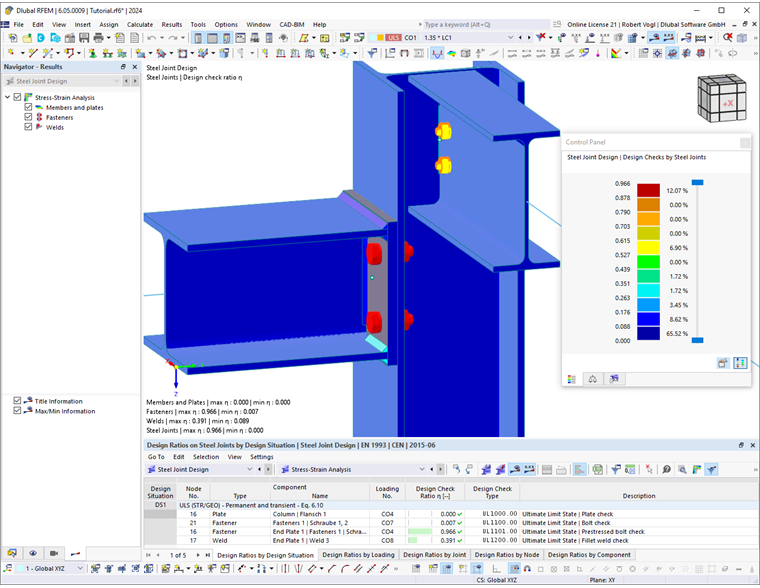

Po výpočtu se výsledky seřadí podle různých kritérií v tabulkách. Zobrazí se také v grafice pracovního okna na modelu. 'Navigátor - Výsledky' je přizpůsoben posouzení ocelových přípojů, takže můžete zobrazit nebo skrýt výsledky pro určité kategorie komponent.
Můžete si také nechat zobrazit Detaily posouzení s mezihodnotami a vzorci posouzení. Kromě toho máte možnost graficky zobrazit výsledky v ocelovém přípoji s posouzeními pro každou komponentu.
V následujících podkapitolách jsou popsány různé možnosti zobrazení a vyhodnocení výsledků posouzení. V 'dokumentaci' (v přípravě) je popsáno, jak připravit výsledky pro tisk.
Objekty bez výsledků
Pokud se výsledky některého uzlu nezobrazí, může to mít následující příčiny:
- Uzel není vybrán pro posouzení v tabulce Objekty pro posouzení.
- Uzel nemá Konfigurace mezního stavu únosnosti další Konfigurace analýzy tuhosti přiřazena.
- Výsledky jsou skryté kvůli nastavení filtru.
Zkontrolujte Viditelnosti a nastavení filtru pro grafické výsledky v ovládacím panelu a také ve filtru výsledkových hodnot. Pokud výsledek v tabulce výsledků chybí, zkontrolujte nastavení filtru v dialogu Správci výsledkových tabulek . Věnujte pozornost také zvolenému nastavení pro synchronizaci s grafikou; lze například zobrazit pouze viditelné nebo vybrané objekty. V dialogu Detaily posouzení jsou ovšem k dispozici všechny výsledky bez ohledu na nastavení filtrů a výběr.
