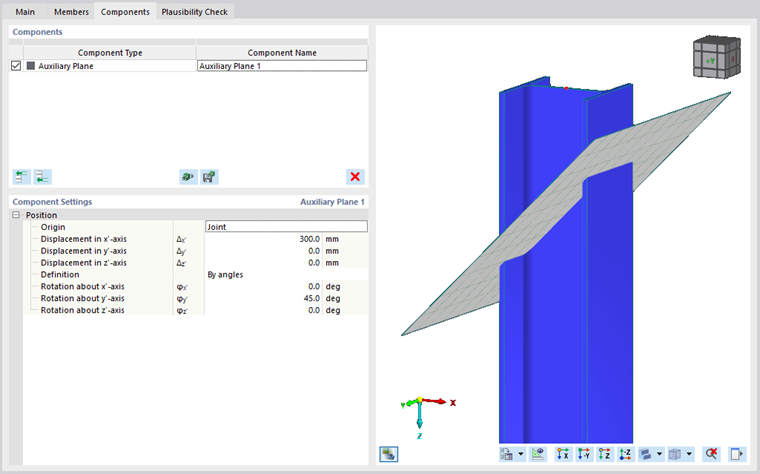

Existují různé komponenty pro modifikaci prutů nebo jiných stavebních dílů v připojení. Jednou z nich je pomocná rovina. Může být použita k zobrazení okolní struktury, která není modelována ve statickém modelu, nebo jako virtuální rovina, která se používá k dalším modifikacím a k umístění dalších komponent.
Umístění

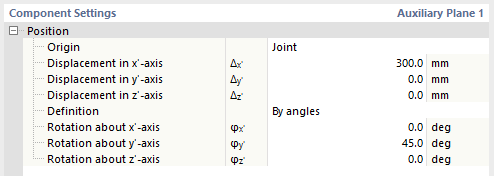

V této kategorii se řídí, jak je pomocná rovina umístěna v prostoru.
Nejprve musíte vybrat komponentu původu, na kterou se přesuny vztahují. Standardní hodnota je připojení (počáteční bod celého spoje), ale můžete také vybrat jako referenční komponentu prut, prutovou desku, plech, jinou pomocnou rovinu nebo pomocný objem. Na základě souřadnicového systému referenční komponenty můžete přizpůsobit pomocnou rovinu vašim potřebám.
Pro definování rotace pomocné roviny máte dvě možnosti: rotace nebo normálový vektor. Pro definici pomocí rotace můžete zadat rotaci kolem lokálních hlavních os pomocné roviny. Pokud použijete definici s normálovým vektorem, definujete tři komponenty normálového vektoru jako projekce na hlavní osy pomocné roviny.
