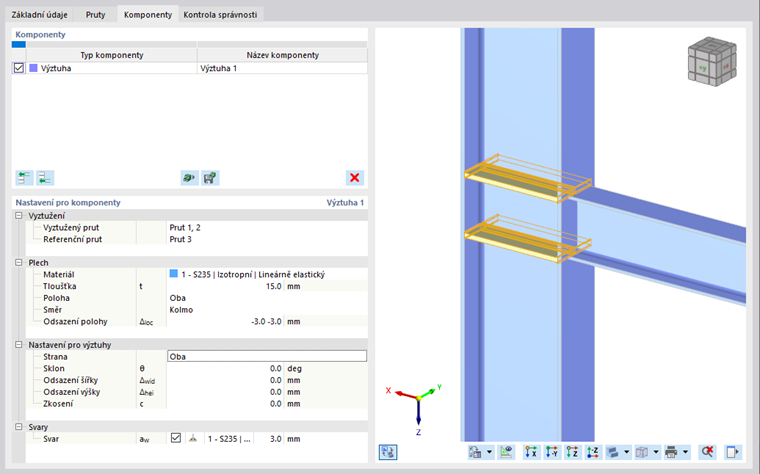

Výztuha je komponenta, která umožňuje vkládat výztužné desky do otevřených profilů průřezů.
Vyztužení

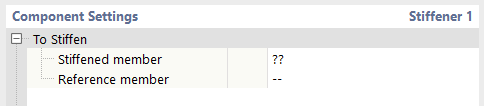

V první kategorii nastavení pro komponenty se spravují definice vyztuženého prutu a referenčního prutu.
Ztužený prut je povinný. Lze ho vybrat ze všech prutů připojených k uzlu. Referenční prut je volitelný. Tato volba je užitečná v případech, kdy se poloha výztuh vztahuje k plechům referenčního prutu.
Plech
Následující kategorie určuje zadání výztužného plechu. Vyberte materiál plechhu z definovaných materiálů nebo vytvořte nový materiál. Poté zadejte tloušťku plechu.
Počáteční tvar a rozměry plechu se vytvoří automaticky v závislosti na profilu vyztuženého prutu. Kategorie 'Plech' zobrazí různé položky, což záleží na tom, je-li vybraný referenční prut, nebo ne.
Po výběru referenčního prutu se nabízí několik možností, jak definovat 'polohu' plechu: 'Na střed', 'Nahoru',' Dolů' a 'Na obě strany'. Pomocí nich lze výztuhu posunout v závislosti na poloze referenčního prutu. Volba 'Plech prutu' navíc umožňuje vyrovnat výztuhu s plechy podle referenčního prutu.
Volby 'Směr' určují, zda se výztuha vloží rovnoběžně s referenčním prutem, nebo kolmo k němu. Pokud má být výztuha umístěna podél vyztuženého prutu, je možné zadat odpovídající 'Odsazení polohy'.
Pokud není vybrán žádný referenční prut, jsou možnosti omezené. Číslo ' | Volba Vzdálenost ' umožňuje nastavit počet výztuh a vzdálenost mezi nimi ve směru osy vyztuženého prutu.

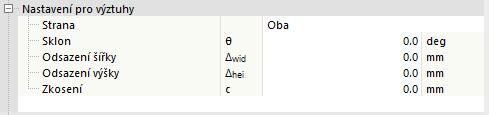

Nastavení pro výztuhy
V této kategorii lze upravovat polohu a tvar výztuhy.
Pomocí voleb 'Strana' lze určit, na které straně se má prut vyztužit: 'Vlevo', 'Vpravo' nebo 'Na obou'. V případě potřeby lze výztuhu natočit zadáním úhlu 'Sklon'.
Pomocí 'Odsazení šířky' a 'Odsazení výšky' lze zmenšit velikost výztužných plechů jejich odsazením od vyztužených plechů prutu. Volby 'Zkosení' umožňují upravit rohy plechů, což je typické pro výztuhy.
Svary
Poslední kategorie určuje svary, které se použijí globálně pro všechny okraje výztuhy. Pokud zrušíme zaškrtnutí tohoto políčka, nebude použit žádný svar.
![Definice svaru](/cs/webimage/032852/3576376/fig8_weld_cs.png)
Pokud vpravo od zaškrtávacího políčka označíme mezeru, zobrazí se seznam, ze kterého lze vybrat typ svaru. K dispozici je několik typů koutových svarů a tupých svarů. U koutových svarů je třeba zadat každou tloušťku.
