Ocelové přípoje

Základní typy geometrie a okrajové podmínky pro posouzení přípoje se definují v dialogu 'Nový ocelový přípoj' nebo 'Upravit ocelový přípoj' (viz obrázek Dialog Upravit ocelový přípoj ). Tyto dialogy lze otevřít různými způsoby.

• Nabídka 'Vložit'

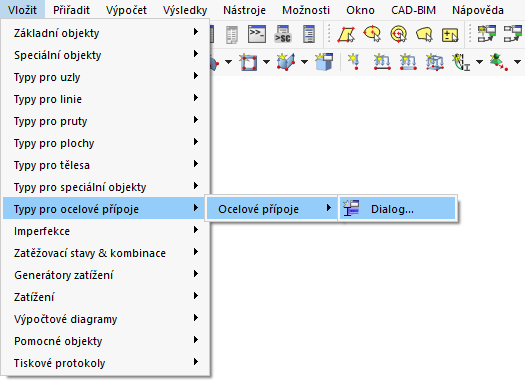

Nabídka ' Vložit '

• Nabídka 'Upravit'

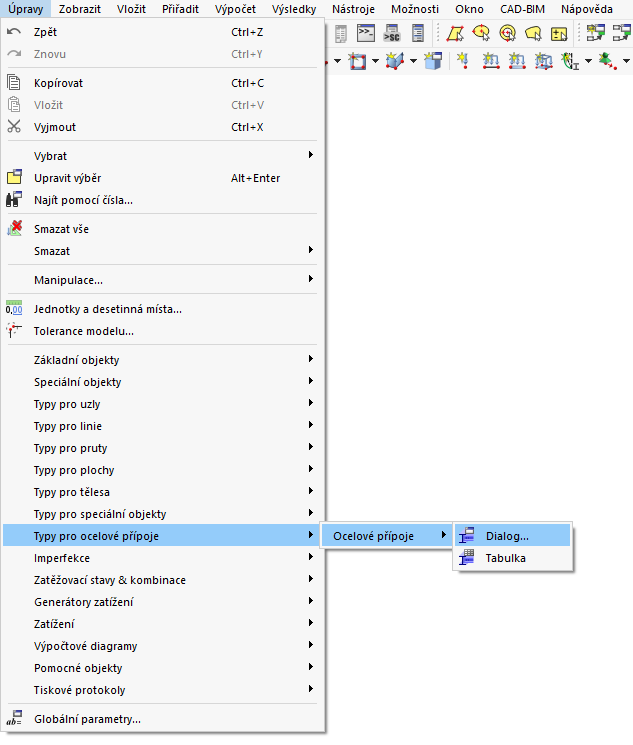

Hlavní nabídka „Úpravy“

• Místní nabídka v Navigátoru

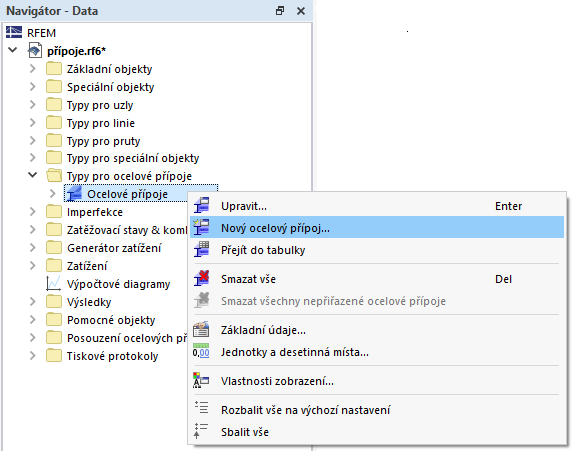

Místní nabídka pro ' ocelové přípoje '

• Místní nabídka nebo dvojité kliknutí na Tabulku, pokud byl vytvořen alespoň jeden ocelový přípoj

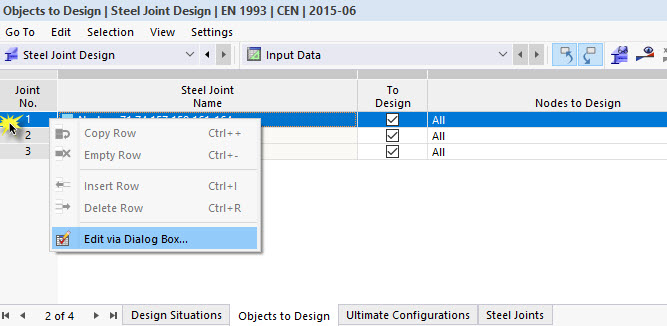

Místní nabídka v tabulce

• V pracovním okně lze model přípoje zobrazit ve zjednodušené nebo detailní podobě (lze ho také zcela skrýt).

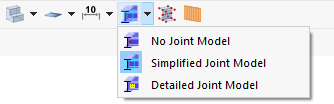

Tlačítko seznamu pro zobrazení modelu přípoje

Pokud je aktivováno zjednodušené nebo podrobné zobrazení modelu, lze dialog pro úpravu otevřít dvojím kliknutím na přípoj nebo pomocí místní nabídky.

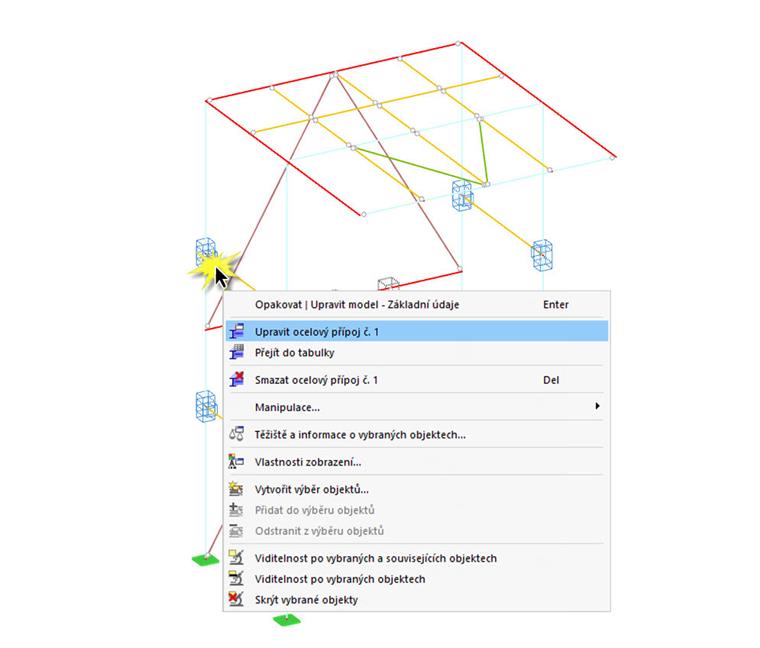

z místní nabídky spoje v pracovním okně
