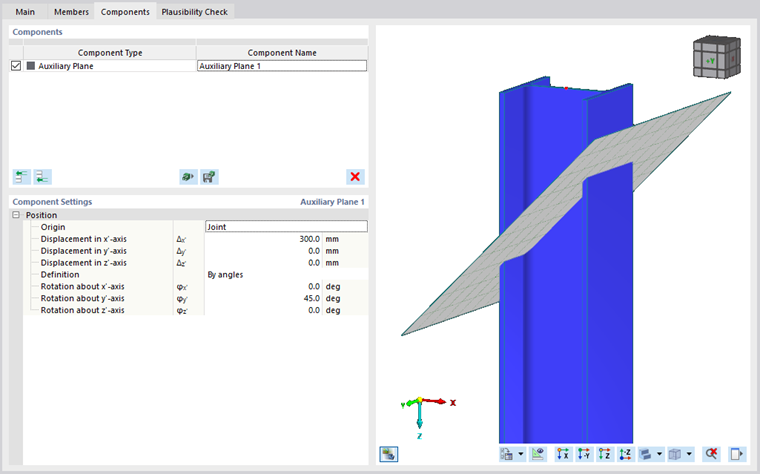

Istnieje wiele komponentów do modyfikowania prętów lub innych komponentów konstrukcyjnych w połączeniu. Jedną z nich jest Płaszczyzna pomocnicza . Może służyć do reprezentowania otaczającej konstrukcji, która nie jest modelowana przy użyciu bieżącego modelu, lub jako wirtualna płaszczyzna, którą można wykorzystać do dalszych modyfikacji i do pozycjonowania innych komponentów.
Pozycja

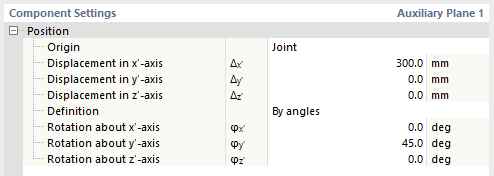

Jedyny węzeł wejściowy służy do pozycjonowania płaszczyzny pomocniczej w połączeniu.
Najpierw należy wybrać składową początkową, do której zostaną przypisane przemieszczenia. Domyślną wartością jest Połączenie (punkt początkowy całego połączenia), ale jako komponent odniesienia można również wybrać Pręt , Płyta prętowa , Płyta lub inną płaszczyznę pomocniczą . W oparciu o układ współrzędnych komponentu odniesienia płaszczyznę pomocniczą można przesuwać zgodnie z potrzebami.
Istnieją dwie możliwości zdefiniowania obrotu płaszczyzny pomocniczej: Według kątów lub Według wektora normalnego . W definicji Według kątów można określić obrót względem głównych osi lokalnych płaszczyzny pomocniczej. W przypadku definicji Jak wektor normalny można zdefiniować trzy składowe wektora normalnej jako rzuty na główne osie lokalne płaszczyzny pomocniczej.
