Aby zmodyfikować kształt płyty , która została dodana przez element Płyta , można wstawić modyfikację o nazwie Cięcie płyty. Jedna płyta może zostać zmodyfikowana poprzez jedno lub więcej cięć w płycie.
Do ucięcia

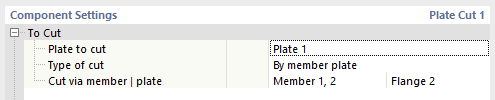

W pierwszej kategorii w "Ustawieniach komponentu" można zdefiniować ciętą płytę, a następnie typ cięcia. Istnieją cztery rodzaje cięć: Według płyty , Według płyty prętowej , Według pręta i Według płaszczyzny pomocniczej. Szczegółowy opis poszczególnych typów nacięć znajduje się poniżej. Ostatni wiersz określa obiekt odniesienia dla procesu modyfikacji.
Ustawienia cięcia
Dane wejściowe różnią się pod pewnymi względami, w zależności od typu cięcia.
Według płyty
Pierwszy wiersz dodatkowych ustawień dla typu cięcia Jak blacha określa metodę cięcia. Pierwszą z dwóch dostępnych metod jest Płaszczyzna , w której cięcie jest prowadzone przez najbliższą powierzchnię płyty odniesienia. Druga metoda, Powierzchnia , odcina tylko części przecinające się obu płyt.

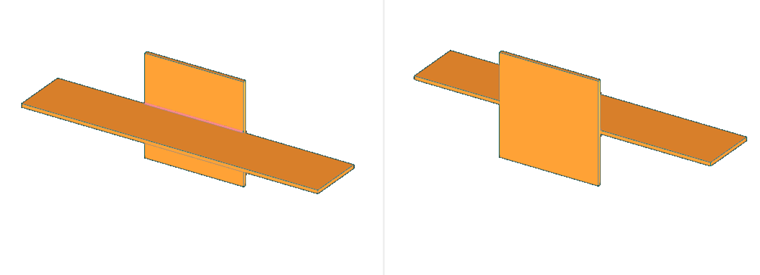

Po wybraniu opcji Płaszczyzna pojawiają się dwie dodatkowe opcje. Najpierw należy określić Pozostałą część , z możliwymi opcjami Przód i Tył.
Ponadto można wybrać, która płaszczyzna cięcia jest płaszczyzną nadrzędną, niezależnie od tego, czy znajduje się ona bliżej czy dalej od strony, na której znajduje się blacha. Domyślny stan to Bliżej , ponieważ jest to bardziej powszechny przypadek.
Dla obu metod cięcia - Płaszczyzna i Powierzchnia -możliwe jest również ustawienie Odsunięcia cięcia, w którym ma miejsce właściwe cięcie. Dozwolone są zarówno wartości dodatnie, jak i ujemne.
W przypadku korzystania z metody cięcia Powierzchnia może się zdarzyć, że cięta płyta zostanie podzielona na dwie części. W takim przypadku należy określić pozostałą część. W tym celu dodatkowe ustawienie zawiera nową linię, w której pozostałą część można wybrać za pomocą numeru wyświetlanego na grafice. Możliwość tę pokazano na rysunku po lewej stronie poniżej w przypadku blachy odniesienia Blacha 1, gdy blachą ciętą jest Blacha 2. Dla porównania, na rysunku po prawej stronie widać to samo ustawienie dla metody Cięcie powierzchniowe ; przełączane są tylko blacha cięta i blacha odniesienia. W takim przypadku przecięta blacha pozostaje w jednym kawałku. Nie ma więc potrzeby definiowania pozostałej części.
Według płyty pręta
Typ Docięcia wg pręta jest podobny do typu Docięcie wg blachy. Różnica polega na tym, że blacha odniesienia musi być częścią pręta.
Dodatkowe ustawienia dla tego typu cięcia są prawie takie same, jak dla typu cięcia Jak blacha ; pominięto tylko metodę cięcia. Pierwszą decyzją, którą należy podjąć, jest to, czy część przednia, czy tylna ma pozostać.

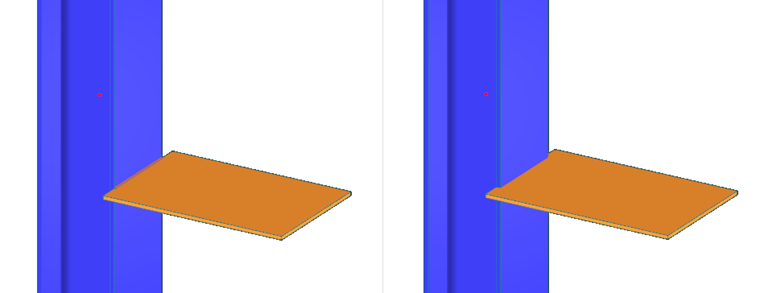

Drugą opcją jest definicja płaszczyzny cięcia; Bliższa lub Dalsza powierzchnia płyty odniesienia.
Nawet dla tego typu cięcia można również ustawić Odsunięcie cięcia, w którym ma miejsce rzeczywiste cięcie, przy czym dozwolone są zarówno wartości dodatnie, jak i ujemne.
Według prętów
Płyty można również ciąć za pomocą pręta. W takim przypadku metodą cięcia jest tylko Powierzchnia , a jedynym dodatkowym ustawieniem jest Odsunięcie cięcia. W przypadku podziału blachy na dwie części, pojawia się nowa linia, która definiuje pozostałą część (podobnie jak w przypadku cięcia Jak blacha ).
Według płaszczyzny pomocniczej

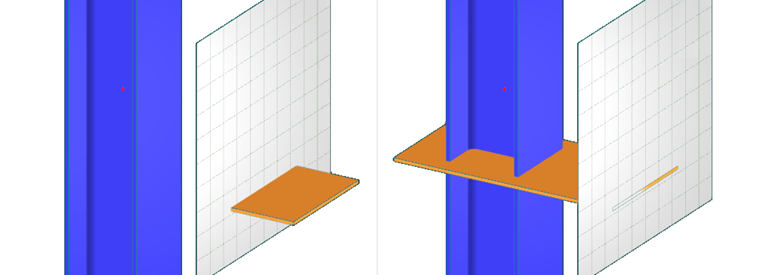

Cięcie blachą wg płaszczyzny pomocniczej jest podobne do cięcia wg blachy prętowej. Ponieważ płaszczyzna pomocnicza nie ma grubości, opcja Płaszczyzna cięcia zostaje pominięta i należy podać tylko Pozostałą część. Możliwości są ponownie Przód i Tył.
Dla typu cięcia Według płaszczyzny pomocniczej można również wybrać Odsunięcie rzeczywistego cięcia od płaszczyzny pomocniczej, wprowadzając wartości dodatnie lub ujemne.
Spoiny
W przypadku, gdy cięcie tworzy kontakt między blachami, w kategorii Spoiny można zdefiniować spoinę. Definicja zawiera pole wyboru typu spoiny, a dla opcji Spoina pachwinowa - grubość spoiny.
