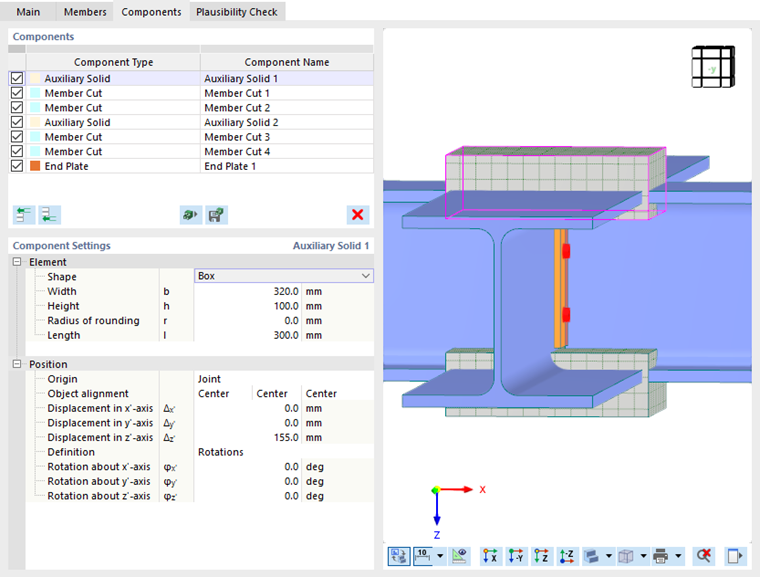

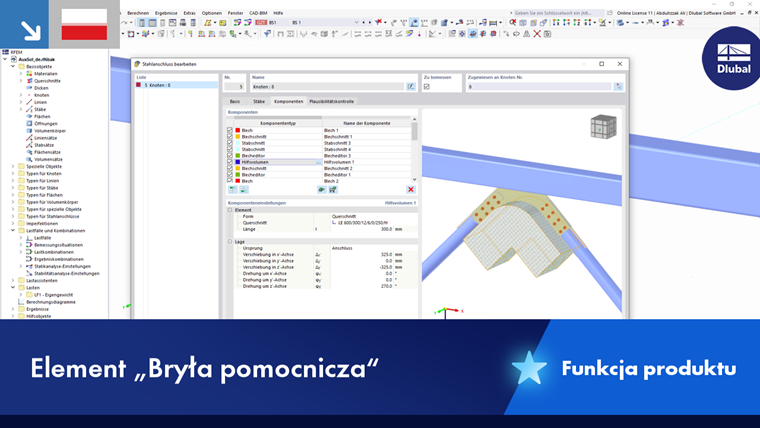

Za pomocą bryły pomocniczej można zdefiniować trójwymiarowy obszar w geometrii węzła połączenia. Komponentu można następnie użyć do dostosowania obiektów lub rozmieszczenia innych komponentów.
element

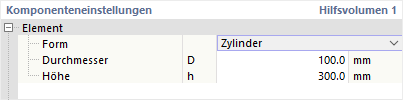

W tej kategorii najpierw należy zdefiniować kształt bryły. Następnie należy zdefiniować wymiary trójwymiarowe za pomocą odpowiednich parametrów.
Lista zawiera kilka opcji dla 'Kształtu' bryły pomocniczej.
- Skrzynka: Definicja prostopadłościanu przy użyciu parametrów szerokości, wysokości i długości, opcjonalnie z zaokrągleniem naroży
- Walec: Definicja walca kołowego przy użyciu parametrów Średnica i Wysokość
- Przekrój: Można go zdefiniować za pomocą przekroju otwieranego za pomocą przycisku [Wybierz]
w bibliotece przekrojów
Pozycja
W drugiej kategorii można zdefiniować położenie bryły pomocniczej.
'Początek' kontroluje obiekt, do którego odnosi się pozycja. Oprócz węzłów połączenia na liście do wyboru są również pręty, płyty lub blachy. Następnie należy wprowadzić 'Orientację obiektu', aby zdefiniować punkt odniesienia na bryle. Również tutaj dostępne są konkretne opcje wyboru na listach.
Na podstawie wektorów przemieszczenia i kątów obrotu można następnie zdefiniować położenie bryły pomocniczej.
