Edytor pręta

Istnieją dwa sposoby dostosowywania prętów w połączeniu. Najpierw można wprowadzić cięcie pręta, aby całkowicie odciąć pręt i dostosować go do połączonej części konstrukcyjnej. Po drugie, za pomocą Edytora prętów można dostosować naroża przekroju, a tym samym modelować szczegóły w obszarze połączenia. W edytorze prętów można na przykład zaokrąglić koniec pręta lub nadać mu podcięcie.

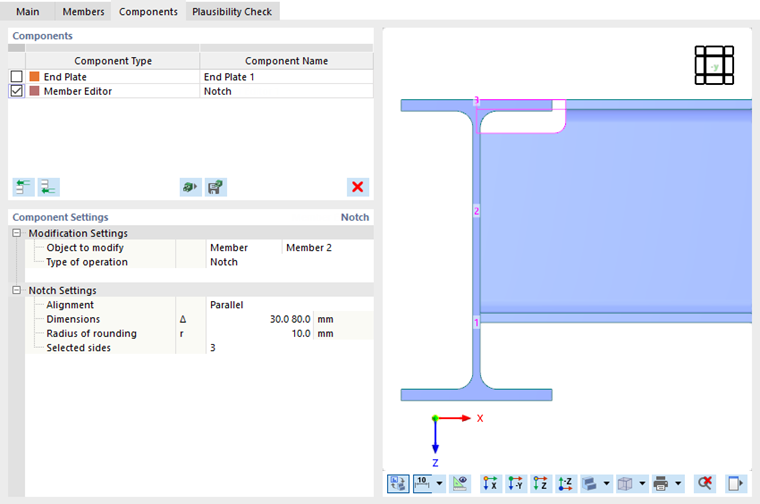

Ustawienia komponentów dla edytora prętów

Ustawienia modyfikacji

Najpierw należy zdefiniować typ obiektu, który ma zostać dostosowany. Na liście 'Obiekt do modyfikacji' dostępne są dwie opcje do wyboru:

• Pręt : Zmiana dotyczy przekroju całego pręta.
• Blacha pręta : Istnieje możliwość dostosowania części przekroju pręta ("płyty"), na przykład pasa lub środnika.

Następnie należy wybrać z listy ostatnią kolumnę pręta lub części przekroju.

W drugim wierszu należy wprowadzić "Typ operacji", według którego ma zostać dostosowany pręt lub płyta. Na liście dostępne są różne opcje w zależności od obiektu.

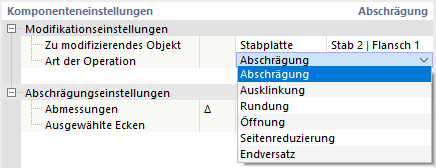

Wybór typu operacji

Ustawienia i opcje

Typ operacji wpływa na parametry zdefiniowane w drugiej kategorii.

Fazowanie

Fazowanie umożliwia dodanie fazy do pręta lub części przekroju.

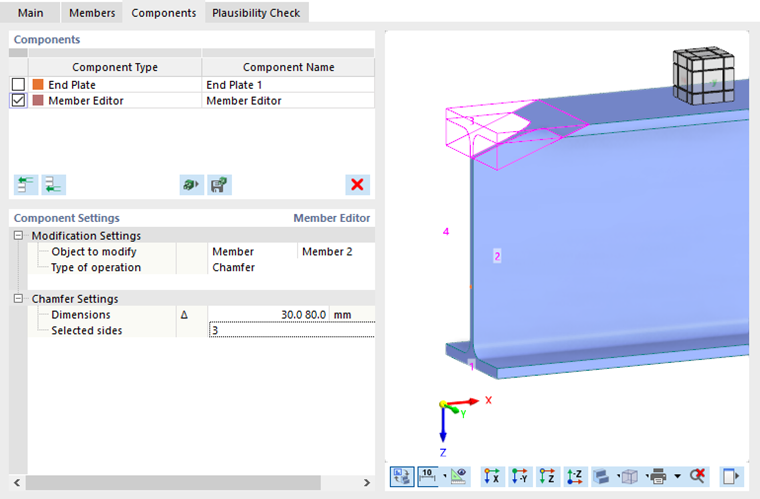

Fazowanie pręta

Określ wymiary Δ wnęki. Pierwszy parametr reprezentuje wysokość, drugi - długość. W obszarze graficznym można przełączyć na wyświetlanie symbolu za pomocą klawisza , aby zastosować grubość z określonej powierzchni w oknie graficznym.

Następnie należy określić boki pręta lub naroża części przekroju, które mają zostać sfazowane. Na grafice wyświetlane są numery boków lub naroży. Aby równomiernie fazować wszystkie boki lub naroża, należy wybrać z listy opcję 'Wszystkie'.

wycięcie

Podcięcie można zdefiniować dla całego pręta lub części przekroju pręta (np. pasa lub środnika).

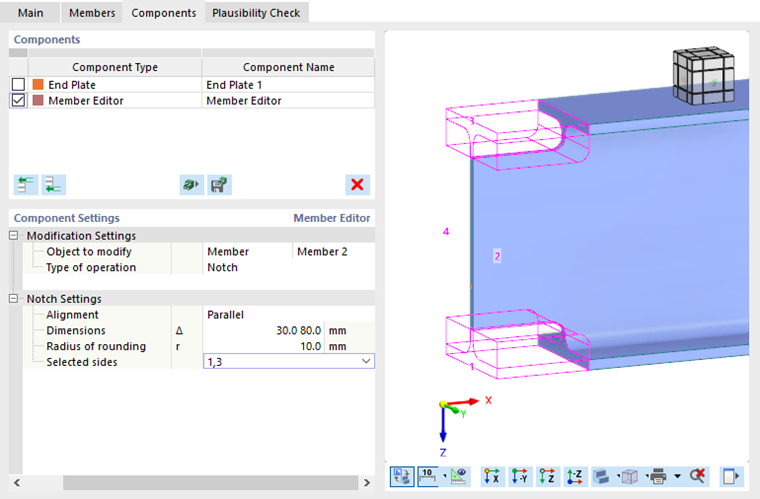

Definiowanie podcięć na pręcie

Określ wymiary Δ wnęki. Pierwszy parametr reprezentuje wysokość, a drugi długość podcięcia. W obszarze graficznym można przełączyć na wyświetlanie symbolu za pomocą klawisza , aby zastosować grubość z określonej powierzchni w oknie graficznym.

W przypadku wykonywania zaokrąglenia należy określić jego promień. Na koniec należy zdefiniować odpowiednie boki pręta lub naroża części przekroju. Na grafice wyświetlane są numery boków lub naroży.

Zaokrąglenie

Zaokrąglanie umożliwia zaokrąglenie naroży części przekroju.

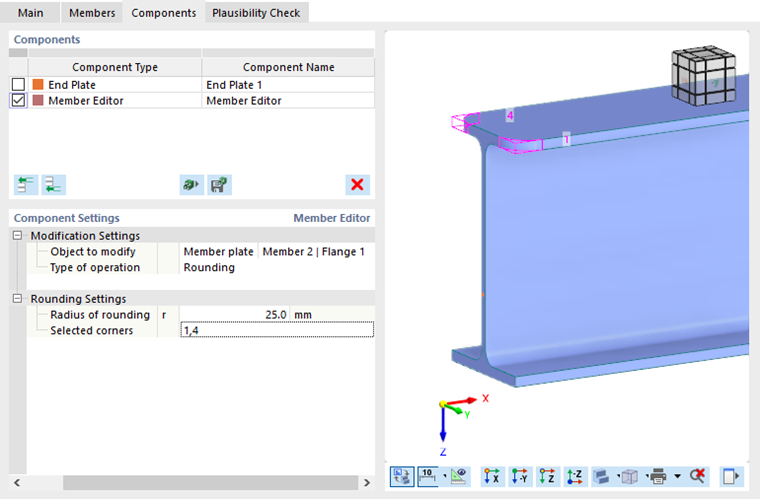

Powierzchnie półek okrągłych

Określ promień zaokrąglenia. Następnie należy zdefiniować odpowiednie naroża części przekroju. Na grafice wyświetlane są numery rogów.

Otwór

Otwór tworzy otwór w części przekroju. W ten sposób można zamodelować okrągły lub ukośny otwór w środniku lub półce przekroju.

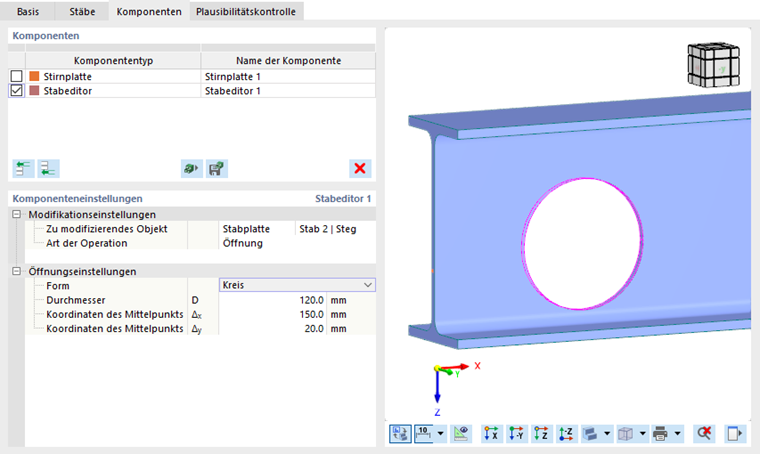

Zdefiniuj otwór w środniku przekroju

Wybierz z listy 'kształt' otworu. Dostępne są następujące opcje:

• Okrąg
• Prostokąt
• Wielokąt
• Sześciokąt

Następnie należy zdefiniować parametry otworu. Parametry są dostosowane do kształtu otworu. W obszarze graficznym można przełączyć na wyświetlanie symbolu za pomocą klawisza przejść do widoku symbolu z parametrami.

Redukcja boku

Redukcja boczna umożliwia wykonanie niewielkiego otworu na krawędzi części przekroju.

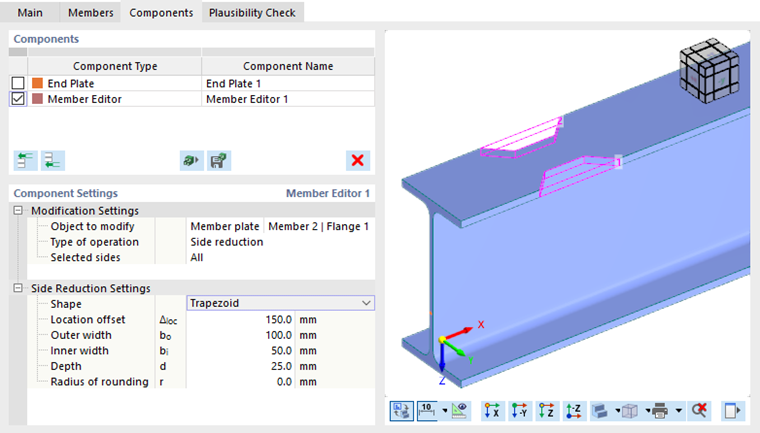

Wykonaj redukcję boczną dla powierzchni pasów

Zdefiniuj odpowiednie strony części przekroju. Numery są pokazane na grafice. Wenn Sie am Flansch oder Steg beidseits einen Einschnitt vornehmen möchten, wählen Sie in der Liste die Option 'Alle' aus.

Wybierz z listy 'kształt' redukcji bocznej. Dostępne są następujące opcje:

• Trapezowe
• Łuk

Następnie należy zdefiniować parametry redukcji. Parametry są dostosowywane do kształtu. W obszarze graficznym można przełączyć na wyświetlanie symbolu za pomocą klawisza przejść do widoku symbolu z parametrami.

Odsunięcie na końcu

Ustawiając odsunięcie końca , można odciąć część przekroju na końcu pręta.

Zdefiniuj odsunięcie końca dla pasa

Zdefiniuj długość Δ odsunięcia.
