analiza i wymiarowanie

Obliczenia w rozszerzeniu Połączenia stalowe podzielone są na dwie części: Przed sprawdzeniem obliczeń poszczególnych elementów można przeprowadzić analizę sztywności w celu sklasyfikowania połączenia.

Analiza sztywności

Przed obliczeniem połączenia zaleca się przeprowadzenie klasyfikacji przekrojów i określenie sztywności początkowej S_j,ini (patrz rozdział Konfiguracje do analizy sztywności). W tym celu w tabeli danych wejściowych w kategorii „Wymiarowanie połączeń stalowych” należy kliknąć przycisk .

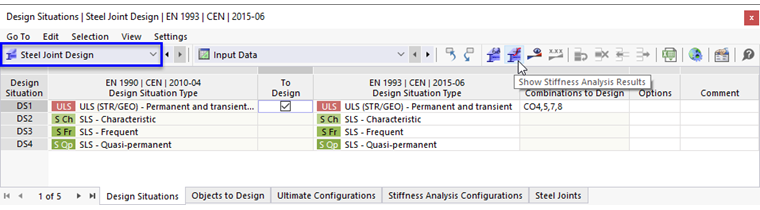

Rozpocznij analizę sztywności

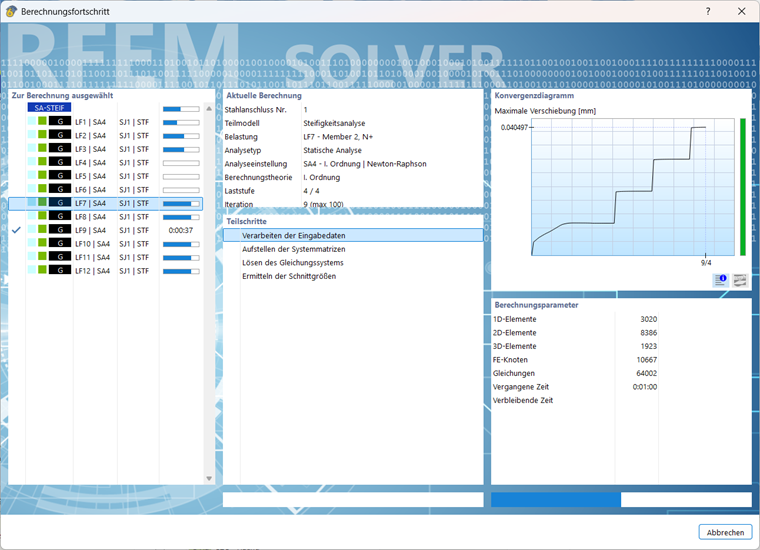

Przebieg analizy sztywności można śledzić w jednym oknie.

Obliczanie sztywności połączenia

Analiza naprężeniowo-odkształceniowa i analiza wyboczenia

Aby rozpocząć wymiarowanie połączenia (w tym ewentualną wyboczenia), należy przejść do tabeli danych wejściowych kategorii "Wymiarowanie połączenia stalowego", a następnie kliknąć przycisk .

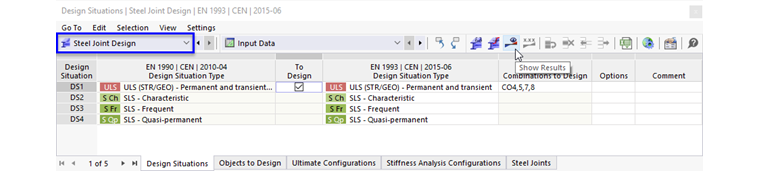

Rozpocznij wymiarowanie połączeń stalowych

Alternatywnie można użyć funkcji "Do obliczenia", dostępnej w menu Obliczenia , w celu wywołania okna dialogowego "Do obliczenia". Tutaj można wybrać do obliczeń wymiarowanie połączenia stalowego.

Można też użyć funkcji aby rozpocząć obliczenia za pomocą funkcji "Oblicz wszystko", klikając przycisk listy na pasku narzędzi a tym samym określić wszystkie pozostałe wyniki.

Po rozpoczęciu obliczeń pojawia się okno "Postęp obliczeń". Tutaj można śledzić poszczególne etapy projektowania.

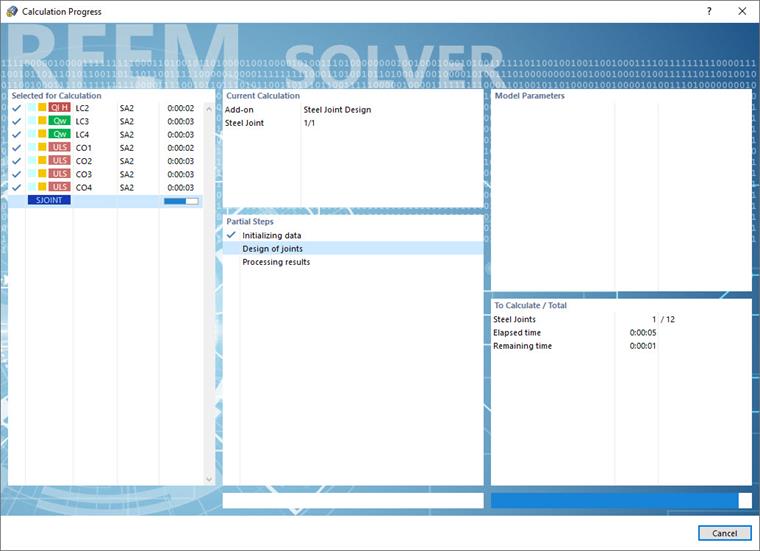

Postęp obliczeń podczas wymiarowania połączenia stalowego

Po pomyślnym zakończeniu obliczeń wyniki wymiarowania połączeń stalowych są wyświetlane graficznie oraz w tabelach.
