Wyniki obliczeń można wyświetlić graficznie nie tylko w modelu, ale także w oknie rozszerzenia. Można go użyć do sprawdzenia warunków projektowych dla węzła.
Okno wyników można otworzyć za pomocą jednej z następujących opcji:

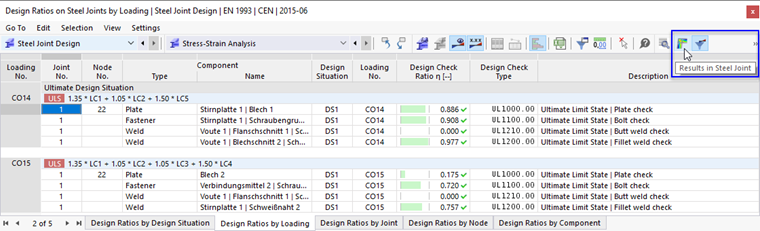

- Ikona
w pasku narzędzi tabeli wyników 'Wymiarowanie połączeń stalowych'
- Ikona
na pasku narzędzi
Szczegóły warunku projektowego

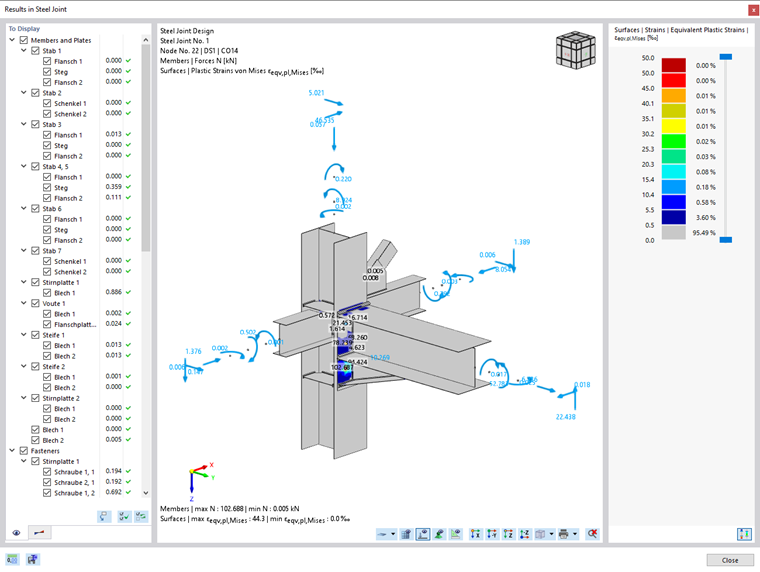

W oknie 'Wyniki w połączeniu stalowym' wyświetlane są obliczenia zastosowane dla wyniku wybranego w tabeli.
W środkowej części widoczna jest grafika połączenia. Nawigator po lewej stronie składa się z dwóch zakładek:
- Pokazać: Tutaj można wybrać elementy, które mają być wyświetlane w grafice.
- Wyniki: Tutaj należy zdefiniować typ wyników, który będzie wyświetlany na wybranych elementach.
Wyświetlanie
W zakładce Wyświetl wyświetlane są wszystkie części komponentów, które występują w wybranym węźle (nie są wyświetlane płaszczyzny pomocnicze i bryły pomocnicze). Przy użyciu pól wyboru można wybrać, które składowe obiektów (płyt, prętów, łączników i spoin) mają być przedstawione graficznie. Na przykład, aby sprawdzić wyniki dla łączników, dezaktywuj kategorie 'Pręty i płyty' oraz 'Spoiny'.
Przyciski pod listą elementów ułatwiają wybór elementów. Mają one następujące znaczenie:
| Ikona | Funkcja |
|---|---|
|
Wyświetla tylko część decydującego wyniku (wybraną w tabeli). |
|
Zaznacza wszystkie komponenty dla grafiki |
|
Odwraca bieżący wybór |
Wyniki
Zakładka Wyniki określa typ wyników wyświetlanych w węźle.
Za pomocą pól wyboru powierzchni, przekrojów wynikowych i łączników można wyświetlić lub ukryć kategorie wyników.
Powierzchnie
Dokument ten można pobrać z Plastic Strains lub z na powierzchniach i spoinach. Odkształcenia plastyczne dostarczają informacji na temat uplastycznienia poszczególnych elementów. Naprężenia równoważne są określane zgodnie z hipotezą von Misesa.
Przekroje wynikowe
To pole wyboru służy do wyświetlania lub ukrywania wyników spoin. Pole wyboru 'Odkształcenia plastyczne' lub 'Naprężenie równoważne' kategorii powierzchni określa, który typ wyniku zostanie wyświetlony (patrz Rysunek Naprężenia zastępcze przekrojów wynikowych dla spoin ).
Naprężenia równoważne spoin są obliczane na podstawie wyników w przekrojach wynikowych.
Łączniki

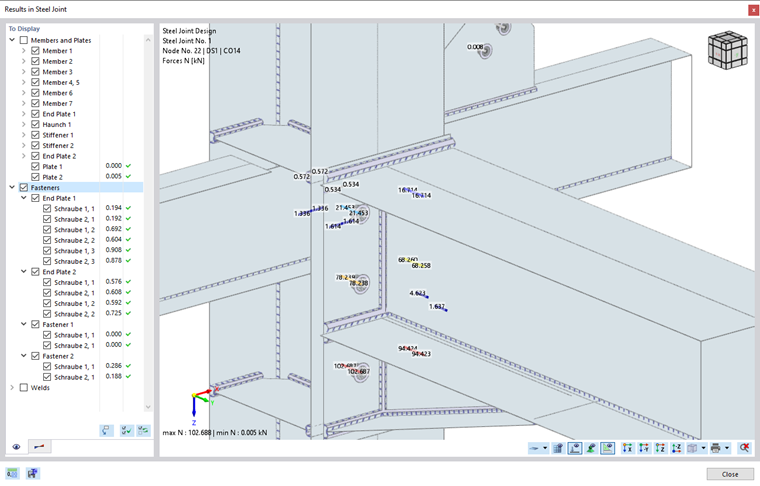

Przy użyciu tych opcji można określić, czy ma być wyświetlana 'siła osiowa', 'siła tnąca w kierunku y' lub 'siła tnąca w kierunku z' łączników ( patrz ilustracja Wyświetlanie tylko sił osiowych elementów mocujących).
Poniższy rysunek przedstawia naprężenia w spoinie blachy czołowej – bez wyników dla powierzchni i łączników.
Uśrednianie wyników
W przypadku wyników powierzchniowych można określić, czy wyniki elementów skończonych mają zostać wygładzone. Dla odkształceń plastycznych domyślnie nie ma uśredniania ('Stałe w elementach siatki'), a dla naprężeń równoważnych jest dostępne uśrednianie powierzchnia po powierzchni ('Ciągłe na powierzchniach').
Opcje uśredniania są opisane na przykładzie w rozdziale Uśrednianie wyników instrukcji obsługi programu RFEM.
Obszar graficzny
W środkowej części okna widoczny jest węzeł połączenia z wynikami składowych.
W nawigatorach opcji Wyświetlanie i wyników można zdefiniować składowe i wyniki, które mają być wyświetlane. Do sterowania grafiką - na przykład powiększania lub obracania - można użyć wszystkich funkcji myszy, które są opisane w rozdziale Kontrola graficzna instrukcji obsługi programu RFEM.
Przyciski pod rysunkiem posiadają następujące funkcje:
| Ikona | Funkcja |
|---|---|
|
Przycisk Lista z opcjami wyświetlania oryginalnego lub zdeformowanego kształtu |
|
Wyświetlanie lub ukrywanie siatki ES |
|
Pokazuje lub ukrywa siły i momenty w podmodelu |
|
Pokazuje lub ukrywa reakcje podporowe podmodelu |
|
Pokazuje lub ukrywa model w tle |
|
Ustawia węzeł w widoku X |
|
Ustawia widok węzła w kierunku przeciwnym do osi Y |
|
Wyświetla węzeł w widoku Z |
|
Przycisk Lista z opcjami wyświetlania aksonometrycznego, widoku odpowiedniego dla obszaru roboczego lub widoku zdefiniowanego przez użytkownika |
|
Przycisk Lista z różnymi opcjami do drukowania grafiki |
|
Wyświetla pełny widok połączenia |

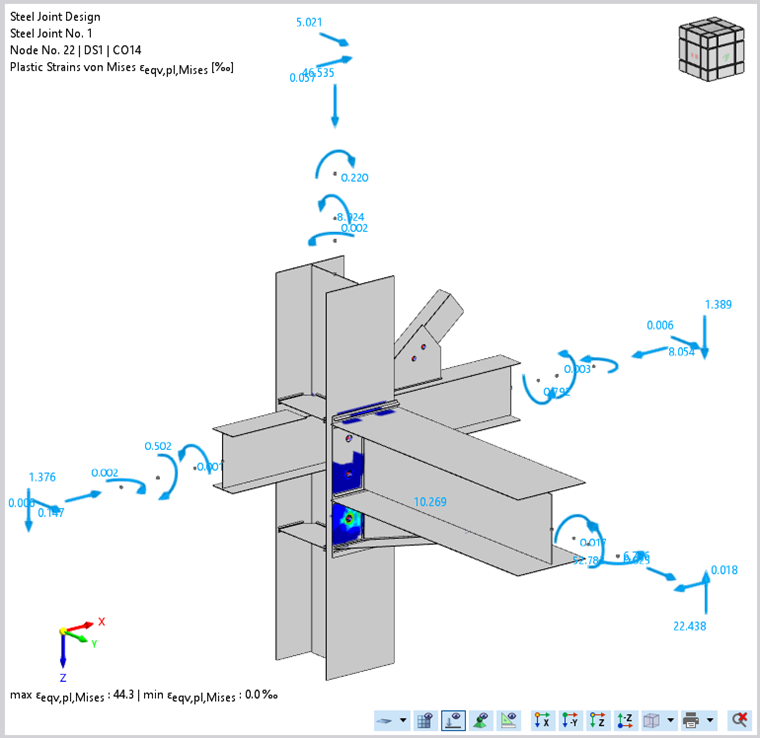

Wektory sił i momentów reprezentują siły wewnętrzne przyłożone w obliczeniach do modelu ES połączenia stalowego zastępczego. Reakcje podporowe z kolei dostarczają informacji na temat sił i momentów w Podparte końce prętów.
Korzystanie z listy przycisków
można wyświetlić odkształcony kształt połączenia. W ten sposób można sprawdzić, czy przemieszczenia i obroty mieszczą się w kompatybilnym zakresie. Odkształcenie jest wstępnie zdefiniowane ze współczynnikiem skalującym 1,00.

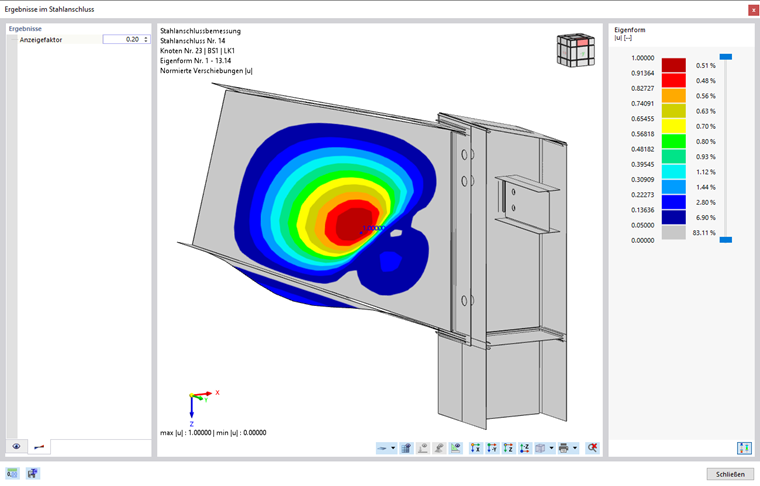

Jeżeli została przeprowadzona analiza stateczności, rysunek przedstawia postać własną rzędu wybranego w tabeli Analiza wyboczenia. W zakładce 'Wyniki' można skalować kształt wyboczeniowy ze współczynnikiem wyświetlania.
Skala kolorów

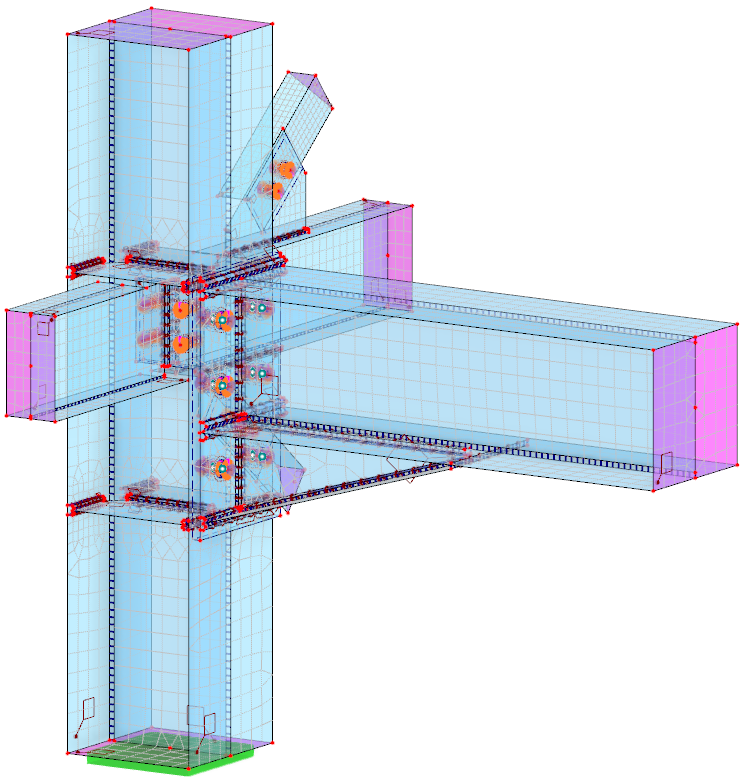

Po prawej stronie znajduje się skala kolorów z zakresami wartości wyników odkształceń (odkształceń plastycznych) lub naprężeń równoważnych. Zasadniczo odpowiada to zakładce Kolory w panelu sterowania programu RFEM. Kolory są wstępnie zdefiniowane. Można jednak zmniejszyć paletę kolorów od góry i od dołu, korzystając z reguł przesuwnych. == Model połączenia stalowego == Znajdź przycisk w dolnej części okna image@044322#. Umożliwia to zapisanie modelu ES połączenia stalowego jako pliku RFEM.
W oknie dialogowym 'Zapisz kopię'w oknie dialogowym należy zdefiniować lokalizację zapisu i w razie potrzeby dostosować proponowaną nazwę pliku. Następnie należy użyć przycisku Zapisz, aby zapisać model ES węzła połączenia jako plik. Można je otworzyć w zwykły sposób w programie RFEM.
W pliku można sprawdzić modelowanie elementów i warunków brzegowych, które mają zastosowanie do modelu ES połączenia stalowego . Ponadto obciążenia w węzłach w połączeniu stalowym są przechowywane w przypadkach obciążeń. Można je obliczyć i ocenić w zwykły sposób.
