Editor asta

Esistono due modi per regolare le aste in un giunto. Innanzitutto, è possibile inserire un taglio dell'asta per tagliare completamente l'asta e adattarla al componente strutturale collegato. In secondo luogo, è possibile utilizzare l' editor delle aste per regolare in modo specifico gli angoli della sezione trasversale', e quindi modellare i dettagli nell'area del giunto. Nell'editor dell'asta, è possibile, ad esempio, arrotondare l'estremità dell'asta o inserirla con un intaglio.

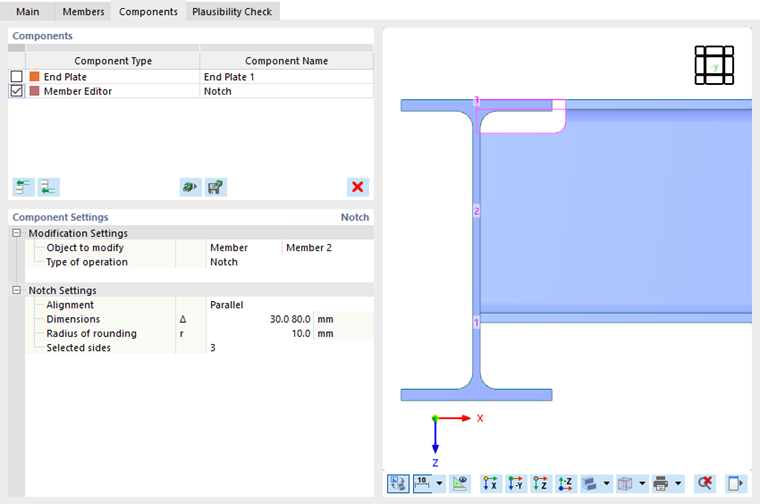

Impostazioni dei componenti per l'editor di aste

Impostazioni di modifica

Innanzitutto, definisci il tipo di oggetto che desideri modificare. Nell'elenco "Oggetto da modificare", sono disponibili due opzioni per la selezione:

• Asta : La modifica influisce sulla sezione trasversale dell'intera asta.
• Piastra dell'asta : È possibile regolare una parte della sezione trasversale dell'asta ("piastra"), ad esempio un'ala o un'anima.

Quindi, selezionare l'ultima colonna dell'asta o la parte della sezione trasversale nell'elenco.

Nella seconda riga, inserire il "Tipo di operazione" con cui si desidera regolare l'asta o la piastra. A seconda dell'oggetto, nell'elenco sono disponibili diverse opzioni.

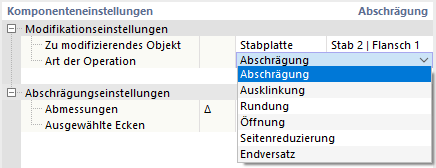

Selezione del tipo di operazione

Impostazioni

Il tipo di operazione influisce sui parametri che hai definito nella seconda categoria.

Stira

Lo smusso consente di fornire uno smusso a un'asta o a una parte della sezione trasversale.

Smussatura dell'asta

Specificare le dimensioni Δ della rientranza. Il primo parametro rappresenta l'altezza, il secondo parametro la lunghezza. Nell'area grafica, è possibile passare alla visualizzazione dei simboli utilizzando il per modificare.

Quindi, specificare i lati dell'asta o gli angoli della parte della sezione trasversale che si desidera smussare. I numeri dei lati o degli angoli sono mostrati nel grafico. Se si desidera smussare tutti i lati o gli angoli in modo uniforme, selezionare l'opzione 'Tutti' nell'elenco.

tacca

È possibile definire un intaglio per un'intera asta o per una parte della sezione trasversale di un'asta (ad esempio, un'ala o un'anima).

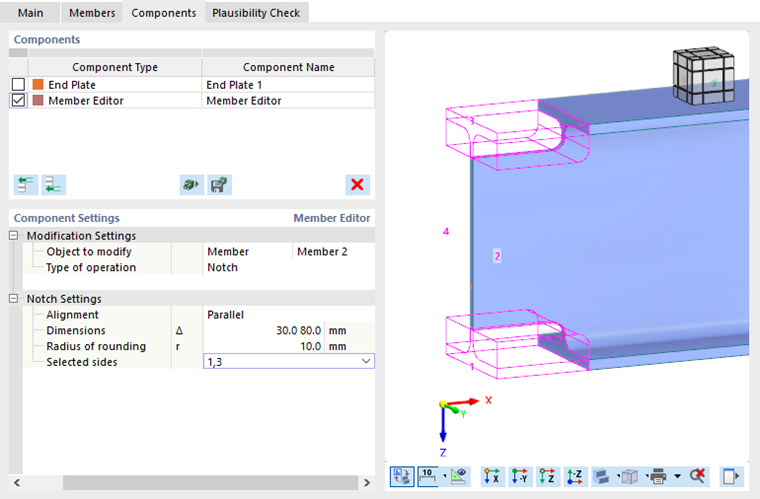

Definizione di intagli sull'asta

Specificare le dimensioni Δ della rientranza. Il primo parametro rappresenta l'altezza, il secondo parametro rappresenta la lunghezza dell'intaglio. Nell'area grafica, è possibile passare alla visualizzazione dei simboli utilizzando il per modificare.

Se l'intaglio viene eseguito con un raccordo, specificarne il raggio. Infine, definire i lati rilevanti dell'asta o gli angoli della parte della sezione trasversale. I numeri dei lati o degli angoli sono mostrati nel grafico.

Arrotondamento

L' arrotondamento consente di arrotondare gli angoli di una parte della sezione trasversale.

Aree dell'ala arrotondata

Specifica il raggio dell'arrotondamento. Quindi, definire gli angoli pertinenti della parte della sezione trasversale. I numeri degli angoli sono mostrati nel grafico.

Apertura

L' apertura crea un foro nella parte della sezione. In questo modo, è possibile modellare un'apertura circolare o ad angolo nell'anima o nell'ala di una sezione.

Definisce un'apertura nell'anima di una sezione trasversale

Seleziona la 'forma' dell'apertura nell'elenco. Sono disponibili le seguenti opzioni:

• Cerchio
• Rettangolo
• Poligono
• Esagono

Quindi, definire i parametri dell'apertura. Le specifiche sono allineate con la forma dell'apertura. Nell'area grafica, è possibile passare alla visualizzazione dei simboli utilizzando il passare alla vista simboli con i parametri.

Riduzione laterale

La riduzione laterale consente di fornire una piccola apertura sul bordo di una parte della sezione trasversale.

Esegui la riduzione laterale per le aree dell'ala

Definisce i lati rilevanti della parte della sezione trasversale. I numeri sono mostrati nel grafico. Wenn Sie am Flansch oder Steg beidseits einen Einschnitt vornehmen möchten, wählen Sie in der Liste die Option 'Alle' aus.

Seleziona la 'forma' della riduzione laterale dall'elenco. Sono disponibili le seguenti opzioni:

• Trapezoidale
• Arco

Quindi, definire i parametri della riduzione. Le specifiche sono adattate alla forma. Nell'area grafica, è possibile passare alla visualizzazione dei simboli utilizzando il passare alla vista simboli con i parametri.

Offset finale

Impostando un offset finale , è possibile tagliare una parte della sezione trasversale all'estremità dell'asta.

Definisce l'offset finale per l'ala

Definisce la lunghezza Δ dell'offset.
