Le tabelle dei risultati della categoria Analisi di rigidezza mostrano le rigidezze dei giunti analizzati, inclusa la classificazione.
Analisi di rigidezza

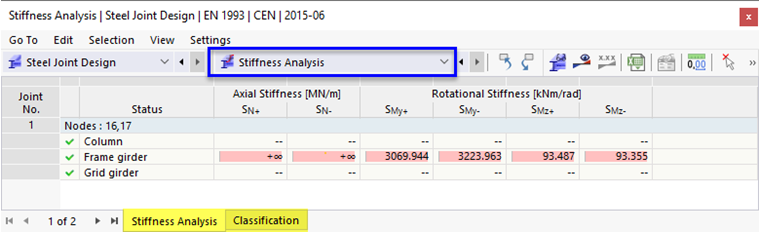

La tabella 'Analisi di rigidezza' elenca le rigidezze dei giunti ordinate per giunti.
Il segno di spunta verde indica che il calcolo del modello del giunto in acciaio è stato eseguito correttamente.
Stato
La colonna 'Stato' elenca le aste collegate al nodo con le loro descrizioni (vedi Base). Questo copre tutte le aste con le stesse proprietà e la stessa posizione. Le rigidezze dei collegamenti vengono visualizzate per ciascuno di questi raggruppamenti selezionati per l'analisi di rigidezza (vedere il capitolo Aste).
Rigidezza assiale SN+/SN-
Le due colonne mostrano le rigidezze che il collegamento rappresenta per le forze assiali positive (trazione) e per le forze assiali negative (compressione). L'entrata +∞ significa rigidezza assiale infinitamente alta e quindi un collegamento fisso.
Rigidezza rotazionale SMy+/SMy-/SMz+/SMz-
Questa colonna mostra le costanti delle molle rotazionali risultanti dalle condizioni al contorno del collegamento. La capacità di rotazione viene analizzata se il momento My o Mz è stato considerato per un'asta collegata (vedi immagine #extbookmarkmanual|immagine047372|Forze interne per l'analisi di rigidezza#). I segni delle forze interne corrispondono a quelli mostrati nell'immagine Convenzione di segno per le forze interne dell'asta capitolo.
Classificazione

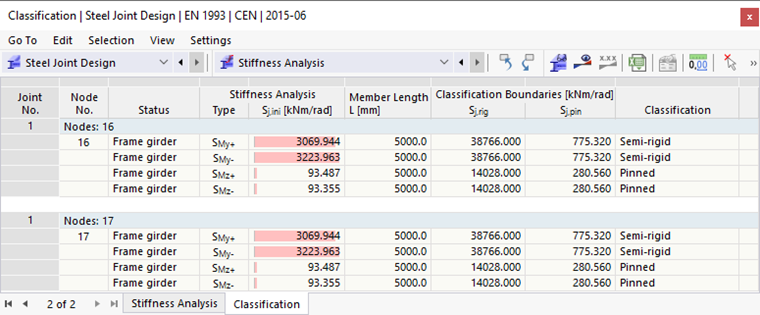

La tabella 'Classificazione' mostra i limiti di classificazione e le assegnazioni dei nodi analizzati.
Nodo
I risultati sono visualizzati per ogni nodo di un giunto.
Stato
La colonna 'Stato' elenca le aste collegate al nodo che hai selezionato per l'analisi di rigidezza (vedi il capitolo Aste), comprese le loro descrizioni.
Analisi di rigidezza
La colonna 'Tipo' elenca i tipi di forze interne che sono state analizzate nell'analisi della capacità di rotazione. Di solito, questi sono i momenti flettenti My e Mz nell'asta collegata (vedi immagine #extbookmarkmanual|immagine047372|Forze interne per l'analisi di rigidezza#). L'analisi viene eseguita sia per il carico del momento positivo che per quello negativo. La rigidezza iniziale 'Sj,ini ' del collegamento è rispettivamente data come risultato.
lunghezza dell'asta
La lunghezza non supportata dell'asta influenza la rigidezza del collegamento.
Contorni di classificazione
I limiti per la classificazione del giunto sono determinati dalle condizioni al contorno del giunto. Se la rigidezza del collegamento per un carico del momento è maggiore o uguale al valore specificato nella colonna Sj,rig, è presente un collegamento rigido. Un collegamento incernierato ha una rigidezza inferiore o uguale al valore specificato nella colonna Sj,pin. Le rigidezze tra questi criteri limite indicano un collegamento semirigido o deformabile.
I criteri limite per la classificazione secondo la rigidezza sono descritti, ad esempio, in EN 1993-1-8, 5.2.2.5.
Classificazione
A seconda della capacità di rotazione, il collegamento è classificato come 'rigido', 'semi-rigido' o 'fissato'. Ciò consente di trarre conclusioni sul trasferimento delle forze interne che si verificano.
