Análise de rigidez

As tabelas de resultados da categoria Análise de rigidez apresentam a resistência das ligações analisadas, incluindo a classificação.

Análise de rigidez

A tabela 'Análise de rigidez' lista as rigidezes das ligações ordenadas por ligações.

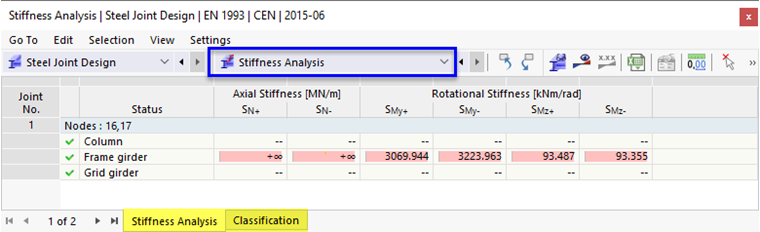

Tabelas de resultados "Análise de rigidez" para o dimensionamento de ligações de aço

A marca de selecção verde indica que o cálculo do modelo de ligação de aço foi bem-sucedido.

Estado

A coluna 'Estado' lista as barras ligadas ao nó com as suas descrições (ver Base). Isto inclui todas as barras com as mesmas propriedades e na mesma posição. A rigidez da ligação é exibida para cada um dos agrupamentos que tiver seleccionado para a análise de rigidez (ver o capítulo Barras).

Rigidez axial S_N+/S_N-

As duas colunas apresentam a rigidez que a ligação representa para as forças axiais positivas (tracção) e para as forças axiais negativas (compressão). A entrada +∞ significa uma rigidez axial infinitamente alta e assim uma ligação fixa.

Rigidez à rotação S_My+/S_My-/S_Mz+/S_Mz-

Esta coluna apresenta as constantes das molas de rotação que resultam das condições de fronteira da ligação. A capacidade de rotação é analisada se o momento My ou M_z foi considerado para uma barra ligada (ver figura #_extbookmarkmanual|imagem047372|Esforços internos para a análise de rigidez#). Os sinais das forças internas correspondem aos apresentados na figura Convenção de sinais para esforços internos da barra capítulo.

Classificação

A tabela 'Classificação' apresenta os limites de classificação e as atribuições dos nós analisados.

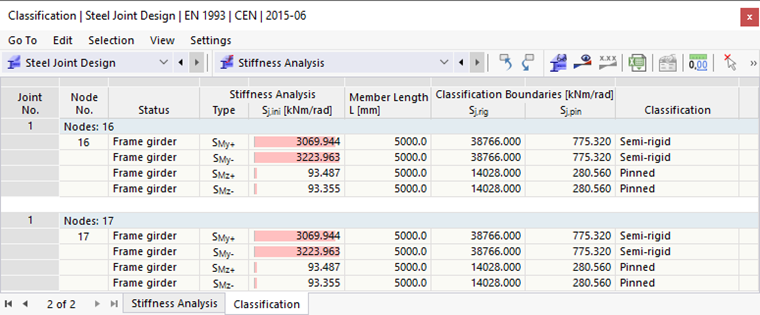

Classificação dos nós

Nós

Os resultados são exibidos para cada nó de uma ligação.

Estado

A coluna 'Estado' lista as barras ligadas ao nó que selecionou para a análise de rigidez (ver capítulo Barras), incluindo as suas descrições.

Análise de rigidez

A coluna 'Tipo' lista os tipos de forças internas que foram analisadas na análise da capacidade de rotação. Geralmente, estes são os momentos fletores My e M_z na barra conectada (ver figura #_extbookmarkmanual|imagem047372|Esforços internos para a análise de rigidez#). A análise é realizada para cargas de momento positivas e negativas. A rigidez inicial 'S_j,ini ' da ligação é dada como resultado, respetivamente.

Comprimento de barra

Um comprimento não suportado da barra afeta a rigidez da ligação.

Contornos de classificação

Os limites para a classificação da ligação são determinados a partir das condições de fronteira da ligação. Se a rigidez da ligação para um carregamento de momento é superior ou igual ao valor especificado na coluna S_j,rig, existe uma ligação rígida. Uma ligação articulada tem uma rigidez inferior ou igual ao valor especificado na coluna S_j,pin. A rigidez entre estes critérios limite indica uma ligação semi-rígida ou deformável.

Os critérios limite para a classificação de acordo com a rigidez são descritos, por exemplo, em EN 1993-1-8, 5.2.2.5.

Classificação

Dependendo da capacidade de rotação, a ligação é classificada como 'Rígida', 'Semi-rígida' ou 'articulada'. Isto permite tirar conclusões sobre a transferência das forças internas que ocorrem.
