Configurações de análise de rigidez

Na caixa de diálogo Configuração da análise de rigidez , pode definir especificações básicas para determinar a resistência de uma ligação de aço. As especificações são aplicadas a um {%>

Configuração da análise de rigidez para o dimensionamento de ligações de aço

Uma "lista" à esquerda apresenta todas as configurações disponíveis no modelo. Pode utilizar o comando pode criar uma nova configuração baseada nos valores padrão de ambos Basisangaben norma de dimensionamento especificada. Como alternativa, é possível copiar a configuração existente através do e depois ajuste os parâmetros de dimensionamento. Na tabela botão elimina a configuração seleccionada na lista.

Geral

O separador Geral gere os "Parâmetros de dimensionamento" importantes para a análise de tensões.

Tipo de análise de rigidez

Defina se pretende determinar a 'rigidez inicial' S_j,ini ou criar um 'Diagrama de rigidez' ( em preparação ).

Interação ligação-estrutura

A caixa de seleção "Gerar articulações no modelo global" oferece a opção de aplicar os resultados da análise de rigidez na forma de articulações de barra no modelo do RFEM. O RFEM cria articulações com a rigidez da mola das ligações e atribui-as às barras.

Classificação segundo a rigidez

A caixa de selecção "Pórticos com sistemas de contraventamento" indica um sistema de contraventamento que reduz os deslocamentos horizontais em, pelo menos, 80%. Ao selecionar esta opção pode, em última análise, influenciar o coeficiente_Kb, que na verdade é apenas 8 em vez de 25.

Análise

A lista {%>

Se o cálculo não convergir no caso da configuração padrão do máximo de 100 iterações, deve aumentar o "Número máximo de iterações" em conformidade. Para mais informações, consulte o capítulo {%}#/en/download-e-informacao/documentos/manuais-online/rfem-6/000255#loadsteps Configuração de análise estática]] do manual do RFEM.

Para uma melhor convergência e para evitar instabilidades em sistemas estruturais não lineares, é recomendada a utilização de vários {%>

Modelação

Um "fator de comprimento de barra" especifica o comprimento do modelo equivalente da barra. O maior valor do comprimento e largura do retângulo circunscrito é multiplicado pelo valor aqui introduzido.

Mesh

A última categoria oferece várias opções de configuração para a malha de EF, uma vez que podem ser necessárias malhas diferentes, dependendo do tipo de ligação. Pode especificar o tamanho mínimo e máximo do elemento em "Geral".

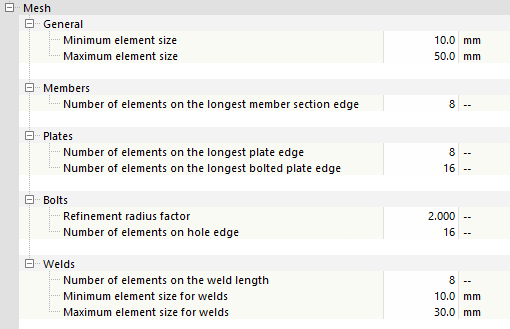

Ajustar a malha de EF

Além disso, pode ajustar o número ou o tamanho dos elementos finitos para vários componentes, tais como barras, placas, parafusos ou soldaduras, para corresponder à geometria da ligação. Quanto maior for o número de elementos ou menor o seu tamanho, mais fina será a malha.

As configurações padrão dos parâmetros de dimensionamento devem ser utilizadas na maioria dos casos, pois fornecem resultados suficientemente precisos em relação ao tempo de cálculo.
