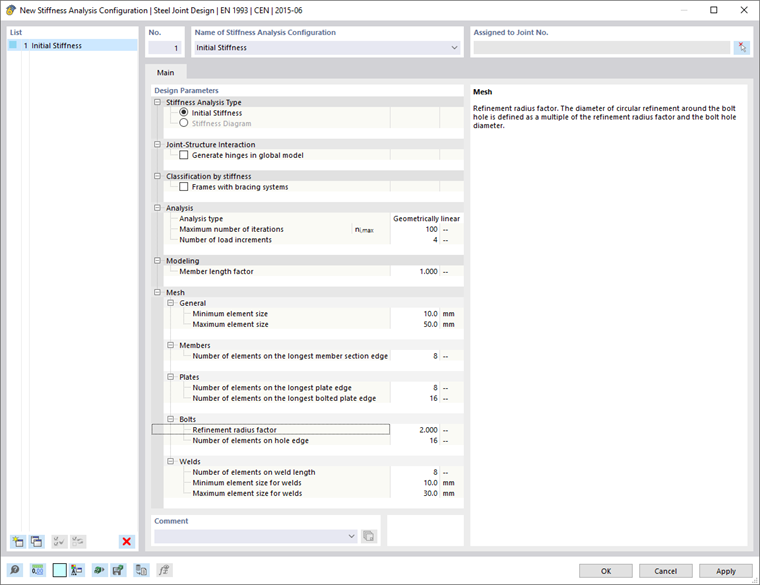

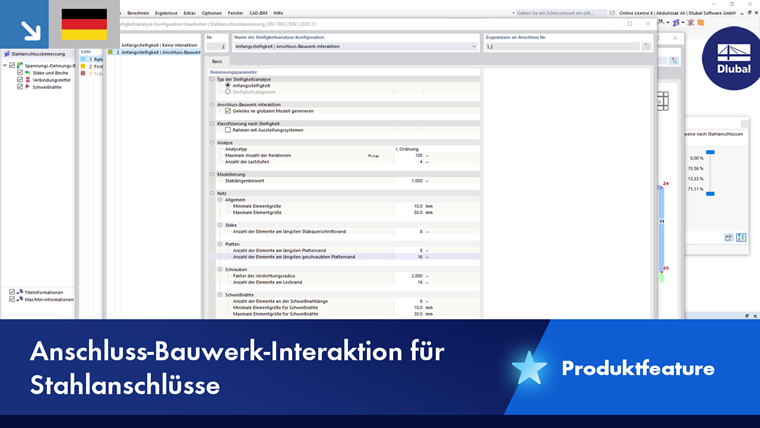

В диалоговом окне Конфигурация расчёта жёсткости можно задать основные характеристики для определения жёсткости стального соединения. Спецификации применяются к подмодели {%://002959]], которая создается в фоновом режиме для расчета.
«Список» слева показывает все конфигурации, доступные в модели. вы можете использовать
что вы можете создать новую конфигурацию, основанную на значениях по умолчанию
Basisangaben
установленном нормативе расчета. В качестве альтернативы, можно скопировать существующую конфигурацию с помощью
и затем настройте расчетные параметры. В таблице
кнопка удаляет выбранную в списке конфигурацию.
Основное
Вкладка «Основные » управляет важными «Расчетными параметрами» для расчета напряжений.
Тип расчёта жёсткости
Определите необходимость определения 'Начальной жесткости' Sj,ini или создания 'Диаграммы жесткости' ( в процессе подготовки ).
Взаимодействие конструкции с узлом
Флажок «Создать шарниры в общей модели» предоставляет возможность применить результаты расчета жёсткости в модели RFEM в виде шарниров стержня. RFEM создает шарниры с жесткостью пружин из соединений и присваивает их стержням.
Классификация по жесткости
Флажок «Рама с системами связей» указывает систему связей, которая уменьшает горизонтальное перемещение хотя бы на 80%. Выбрав эту опцию, вы можете повлиять на коэффициент Kb, который в этом случае равен 8 вместо 25.
порядка
В списке Тип расчета можно выбрать между геометрически линейным расчетом и второй- расчет порядка (PΔ).
Если и при настройке по умолчанию максимум 100 итераций, то расчет не сходится, тогда следует соответственно увеличить «Максимальное количество итераций». Дополнительную информацию можно найти в главе {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000255#loadsteps Параметры статического расчета]] руководства RFEM.
Для лучшей сходимости и для предотвращения неустойчивостей в нелинейных конструктивных системах, рекомендуется использовать несколько {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000255#loadsteps шагов нагрузки]]. Однако большое «Количество приращений нагрузки» оказывает отрицательное влияние на скорость расчета.
Моделирование
«Коэффициент длины стержня» определяет длину эквивалентной модели стержня. Большее значение длины и ширины описанного прямоугольника умножается на введенное здесь значение.

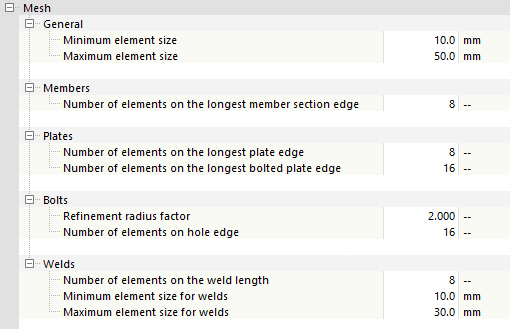

Сетка
В последней категории представлены различные варианты настройки сетки КЭ, поскольку в зависимости от типа соединения могут потребоваться разные сетки. В диалоговом окне «Общие данные» можно указать минимальный и максимальный размер элемента.
Кроме того, вы можете настроить количество или размер конечных элементов для различных компонентов, таких как стержни, пластины, болты или сварные швы, в соответствии с геометрией соединения. Чем больше элементов или меньше их размер, тем точнее будет сетка.
В большинстве случаев следует использовать настройки параметров расчета по умолчанию, поскольку они дают достаточно точные результаты по отношению к времени расчета.
