Некоторые из компонентов, такие как Торцевая пластина , Ребристая пластина , Шип , Торцевая пластина к пластине , Соединительная пластина и пластина к пластине , имеют определение крепежных элементов (болтов). Однако вы также можете использовать крепежные элементы как отдельный компонент, если хотите соединить две или несколько общих пластин. Этот компонент соединяет одну или несколько пластин (или пластин-стержней) с другими пластинами или пластинами-стержнями, которые уже присутствуют в модели.
Соединить

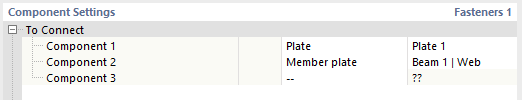

В первой категории 'Настройки компонентов' определите компоненты, которые необходимо соединить. Это могут быть пластины или стержни. Вам нужно выбрать как минимум два компонента, а вы можете подключить до десяти компонентов.
Компонент 1 - это управляющая пластина. Это означает, что на нем размещены головки болтов, и по умолчанию начало координат для крепежных элементов (болтов) установлено в том же положении. Компонент 2 - это эталонный компонент; крепежные элементы (болты) ориентированы в направлении, заданном этим компонентом. Все последующие компоненты автоматически выравниваются в этом направлении, если они параллельны Компоненту 1 ; в противном случае они определяются как недопустимые и перемещаются на последнюю позицию в списке компонентов.
Позиция
Вторая категория управляет расположением группы крепежей.
Выберите компонент ' Начало ', с которым будут связаны смещения и поворот. Значением по умолчанию является пластина или пластина-стержень, выбранная как Компонент 1 , но вы можете выбрать любой компонент, определенный в категории « Соединить », в качестве ссылки. В зависимости от системы координат ссылочного компонента, вы можете перемещать или поворачивать исходную точку крепежа в плоскости, заданной исходным компонентом, в соответствии с вашими потребностями.
болты
Эта категория управляет свойствами болтов.
В первой строке указан требуемый диаметр болта, за которым следует класс болта. Во втором ряду можно выбрать узор группы болтов. Возможные варианты: Ортогональный , Полярный и Координаты.

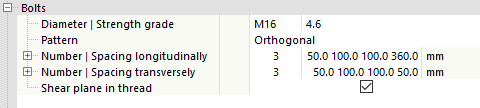

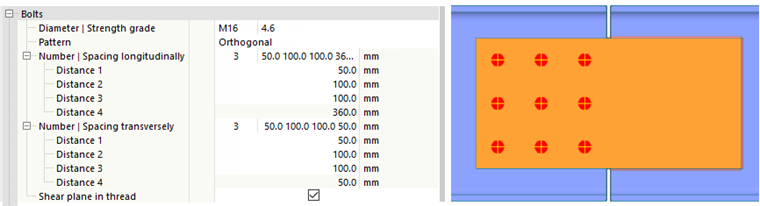

Для опции Ортогонально можно определить количество рядов и шаг болтов по горизонтали и вертикали. При развертывании элементов Число ǀ Интервал в продольном направлении или Число ǀ Интервал в поперечном направлении, можно определить каждое пространство в отдельной строке.

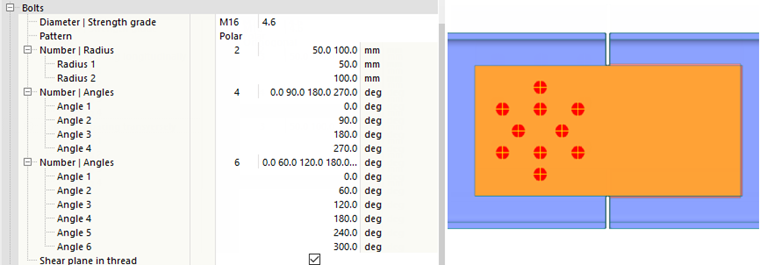

Для опции « Полярный » вы можете определить количество окружностей, в которых можно разместить болты, и их радиус. Затем вы определяете количество болтов в каждой окружности и угол для каждого болта. Когда вы открываете любой элемент Номер ǀ Углы , вы можете определить каждый угол в отдельной строке.

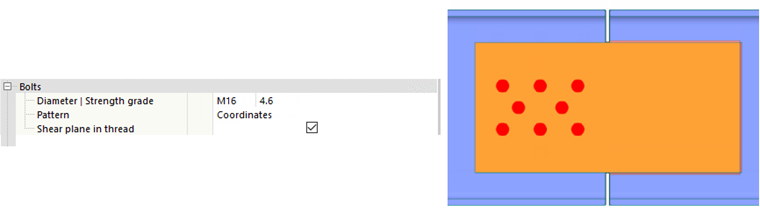

Для параметра « Координаты » можно задать конкретные координаты для каждого болта отдельно в категории « Координаты ». После перехода к шаблону координат болты остаются в положении, заданном до переключения.
Координаты

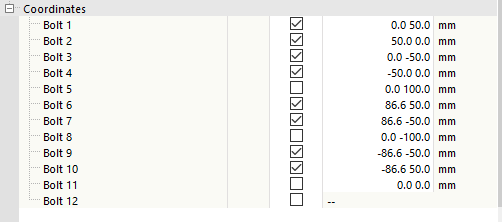

В последней категории « Координаты » вы найдете список заданных болтов, флажков и координат для каждого болта. Вы можете деактивировать или активировать конкретный болт с помощью флажка. После установки шаблона « Координаты » в категории « Болты » можно также изменить координаты конкретного болта. Для всех остальных массивов координаты каждого болта доступны только для чтения.
Плоскость сдвига в резьбе
Когда активирована опция «Плоскость сдвига в резьбе», для проверки болта на сдвиг учитывается меньшая прочность (уменьшенная площадь) в соответствии с выбранным расчетным стандартом.
