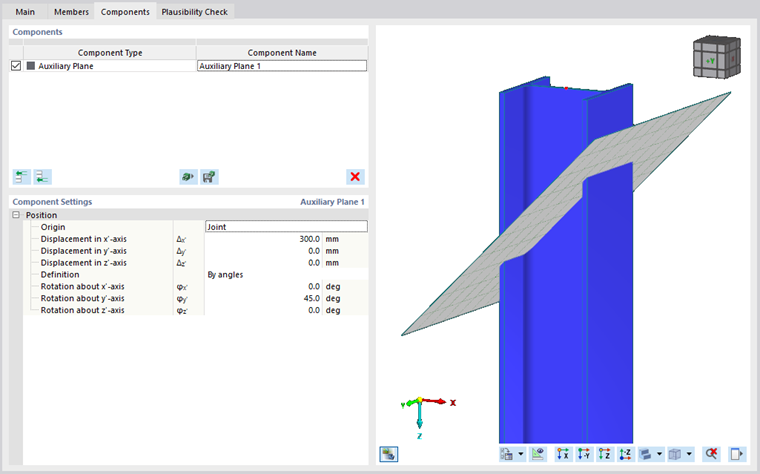

Существует множество компонентов для изменения стержней или других конструктивных элементов в соединении. Одна из них - вспомогательная . Его можно использовать для представления окружающей конструкции, которая не смоделирована с использованием текущей модели, или как виртуальную плоскость, которую можно использовать для дальнейших модификаций и позиционирования других компонентов.
Позиция

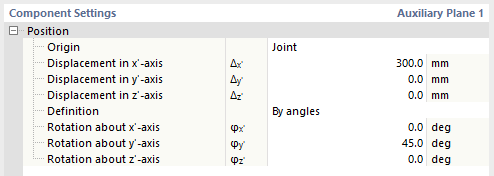

Единственный входной узел используется для позиционирования вспомогательной плоскости в соединении.
Сначала, необходимо выбрать начальный компонент, к которому будут связаны перемещения. Значение по умолчанию - Соединение (исходная точка всего соединения), но вы также можете выбрать стержень , пластину стержня , пластину или другую вспомогательную плоскость в качестве опорного компонента. Основываясь на системе координат опорного компонента, вы можете переместить вспомогательную плоскость в соответствии с вашими потребностями.
Чтобы задать поворот вспомогательной плоскости, у вас есть две возможности: По углам или по вектору нормали . Для определения По углам можно указать поворот вокруг главных локальных осей вспомогательной плоскости. При использовании определения вектора нормали вы определяете три компонента вектора нормали как проекции на главные локальные оси вспомогательной плоскости.
