Результаты расчета можно легко оценить в таблицах и графике модели и подготовить для документации. Кроме того, можно в отдельном окне увидеть соответствующие расчеты формулы со значениями, и таким образом подробно проверить расчеты.
Подробности расчета можно открыть в таблицах результатов в категории 'Расчет стальных соединений' одним из следующих вариантов:

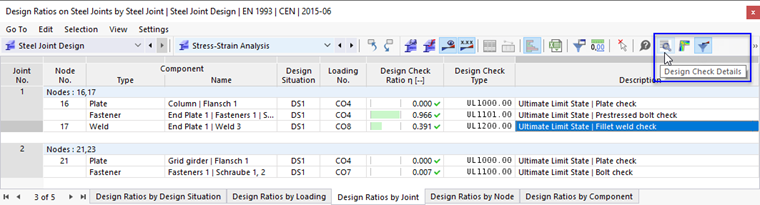

- кнопка
на панели инструментов таблицы
- Дважды щелкнуть в строке результата

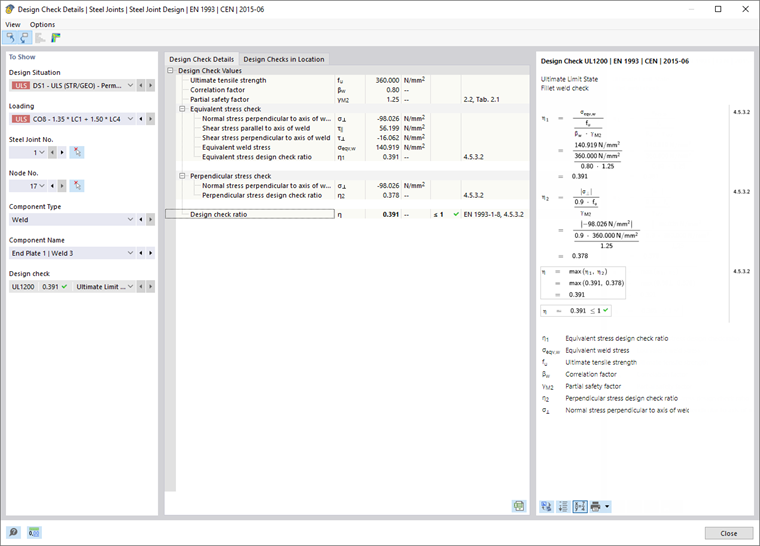

В диалоговом окне 'Подробности расчета конструкции' отображаются уравнения расчета, включая промежуточные результаты расчета, которые применяются к выбранному результату в таблице.
В центральной области отображаются подробные результаты, а в правом столбце - формулы для расчётных проверок.
Отображение
В секции слева можно задать параметры строки таблицы, которая выбирается при открытии окна. Таким образом, вы можете контролировать расчётную ситуацию, стальное соединение, определяющий компонент и критерий расчёта.
Если вы хотите проверить подробности для другой совокупности случаев, вы всегда можете настроить параметры в списках выбора - расчетная ситуация, нагрузка, стальное соединение, узел, тип компонента, компонент, расчетная проверка. Стальное соединение или узел можно также открыть с помощью кнопки
также можно определить графически в рабочем окне.
Подробности расчёта
Основные входные параметры, промежуточные значения и результаты расчета отображаются в виде древовидной структуры в основной области вкладки подробности расчета. Таким образом, можно получить представление о подробностях выполненных расчетных проверок.
Промежуточные значения можно также проверить в {%://#formula формулах расчета]]} справа. При щелчке по строке категории «Расчетные значения», будет в рамке выделена соответствующая расчетная формула.
Расчётные проверки в месте
Вкладка « Расчет в месте» не имеет второстепенного значения для результатов расчета стальных соединений.
Формулы расчётной проверки

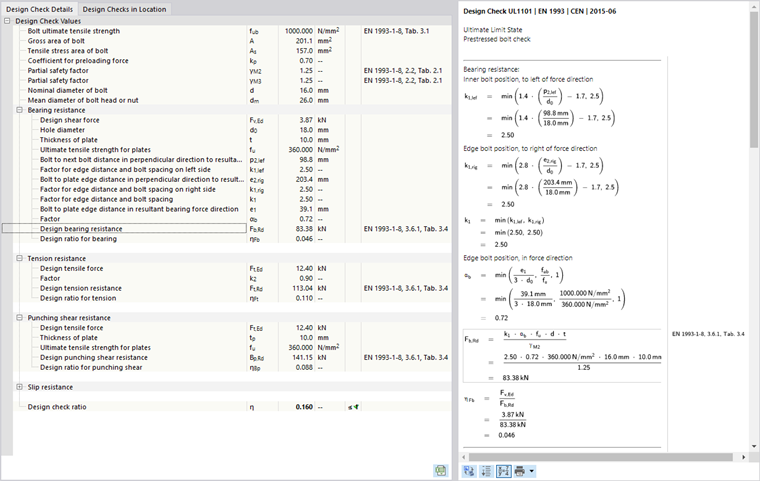

В правом разделе находятся основные формулы для определения промежуточных значений, а также соотношение η критерия расчета (см. рисунок Подробности расчета и формулы расчета со значениями). При нажатии на формулу, соответствующая линия выбрана слева в подробностях расчета.
вы можете использовать
в нижней части панели, можно переключаться между символами формул и числовыми значениями с помощью кнопки
будет представлять собой краткую версию уравнения расчета.
Формулы для расчётной проверки можно применить также для документации. В списке кнопки
можно выбрать различные параметры печати формул.
The
Переключение между формулами и видом модели Таким образом, можно быстро определить местоположение расчета в модели.
Меню «Изобразить» и «Опции»
Используйте функции меню, чтобы открыть другое диалоговое окно для оценки результатов или для управления изображением. В качестве альтернативы можно использовать также соответствующие кнопки. Кнопки имеют следующие функции:
| кнопка | Функция |
|---|---|
|
Синхронизирует подробности расчетной проверки с выбранными объектами в таблице |
|
Синхронизирует таблицу результатов с выбором подробностей расчетной проверки |
|
Показывает или скрывает цветную шкалу отношений во вкладке {%ref#checksInLoppingTab Расчетные проверки в месте]] |
|
Открывает 'Результаты в стальном соединении' |
