A tabela Situações de dimensionamento da categoria ' Dimensionamento de ligações de aço' lista todas as situações de dimensionamento no modelo. Aqui, pode decidir se e de que forma uma determinada situação de dimensionamento deve ser considerada para as verificações de ligações de aço. Para obter mais informações sobre as situações de dimensionamento, consulte o capítulo {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6/000252 Situações de dimensionamento]] do manual do RFEM.
Combinações para cálculo

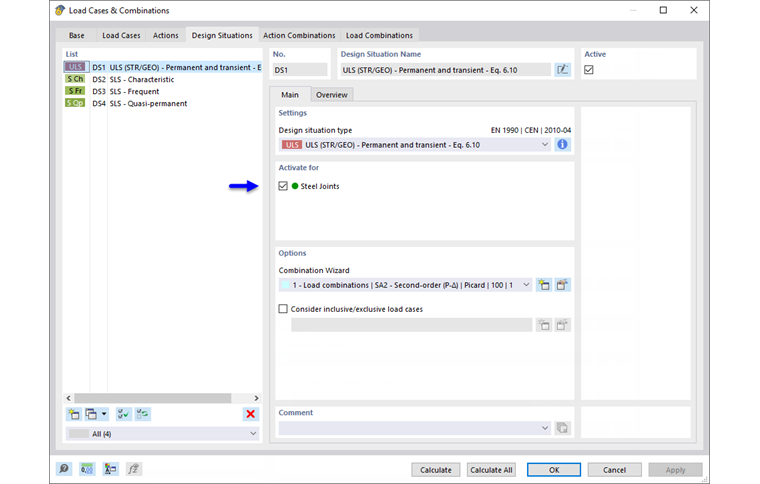

Por defeito, as caixas de seleção Até ao dimensionamento' encontram-se ativadas, para que todas as situações de dimensionamento sejam relevantes para o dimensionamento de ligações de aço. Se desativar a caixa de seleção para uma situação de dimensionamento, esta é desativada para o dimensionamento de ligações de aço e não é realizado qualquer dimensionamento para a situação de dimensionamento. A seleção das combinações é sincronizada com a especificação para o módulo de dimensionamento na caixa de diálogo 'Casos de carga e combinações' para as situações de dimensionamento.

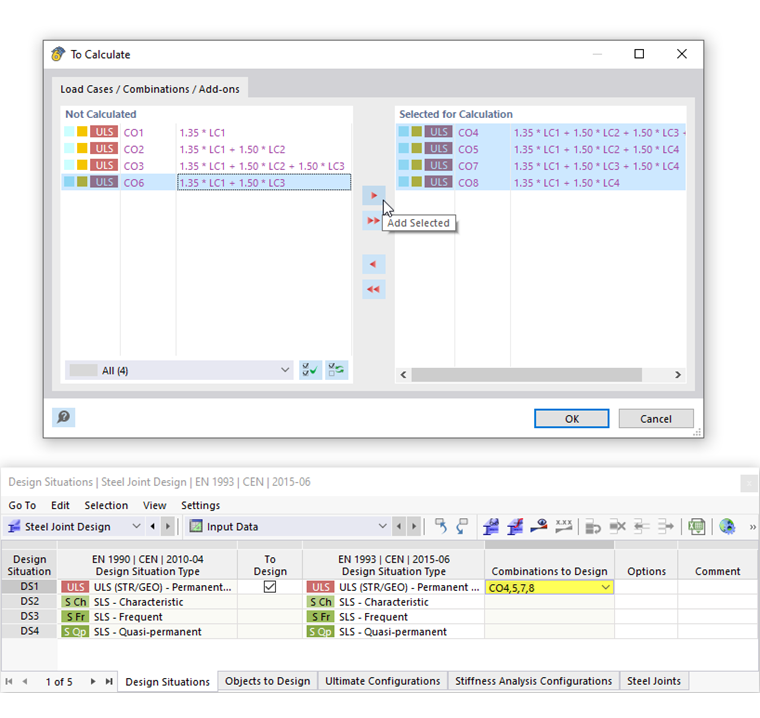

Por defeito, todas as combinações de carga de uma situação de dimensionamento ativada para o dimensionamento são consideradas. Contudo, na coluna da tabela 'Combinações a dimensionar', apenas pode introduzir determinadas combinações desta situação de dimensionamento. Quando clica na caixa de seleção, clique no botão [Selecionar]
para abrir uma caixa de diálogo para seleccionar as combinações relevantes através do clique no botão
tipo de barra. Neste caso, as verificações são realizadas para todas as combinações de carga listadas na coluna da direita.
Tipos de situações de dimensionamento
As situações de dimensionamento foram criadas com base na norma, que é utilizada para classificar os casos de carga em ações. Ainda é necessário atribuir estes tipos aos tipos da norma de dimensionamento selecionada, uma vez que as especificações nas duas normas podem ser diferentes. Em geral, esta atribuição é realizada automaticamente, pelo que também é atribuída uma combinação de estado limite último para a combinação dos casos de carga ao tipo 'capacidade de carga' para o dimensionamento. Contudo, deve verificar as configurações padrão e atribuí-las corretamente, se necessário.
Também é possível ativar várias situações de dimensionamento do mesmo tipo para o dimensionamento, tais como duas situações de dimensionamento para verificações do estado limite último. A verificação do estado limite último é então realizada para as combinações selecionadas das duas situações de dimensionamento.
