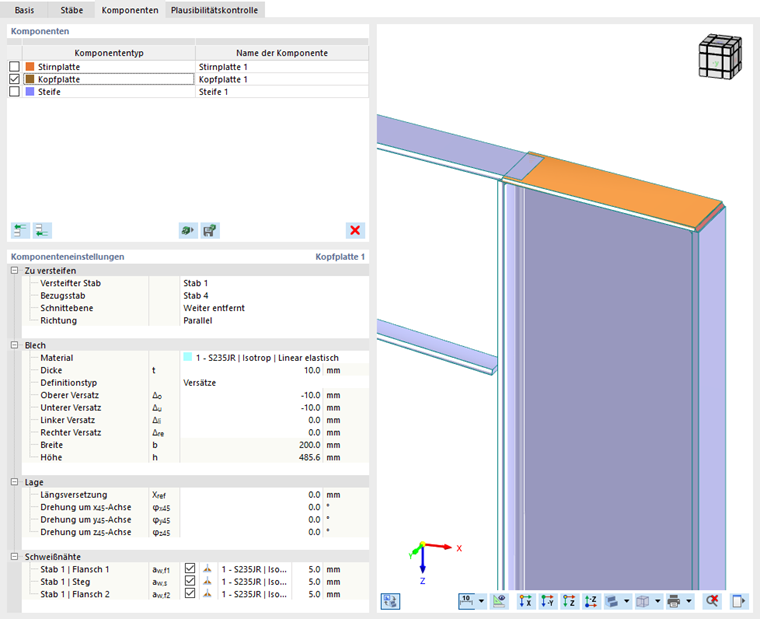

Uma chapa de capitel é uma chapa de aço disposta na extremidade superior de um pilar, perpendicular ou inclinada em relação ao eixo da barra, completando assim a secção.

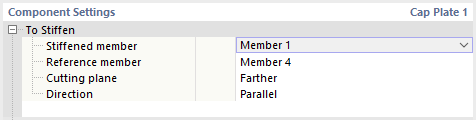

A ser reforçado
A primeira categoria de configuração de componente gere a informação sobre as barras e o tipo de secção.
Especifique qual das barras ligadas ao nó é relevante para a chapa de capitel como uma 'Barra reforçada'. Geralmente, é este o pilar. A 'Barra de referência' é opcional. No entanto, isso é útil se uma viga estiver ligada num ângulo: O ângulo de inclinação é então aplicado automaticamente para corte a chapa de capitel.
As
Se define uma barra de referência (por exemplo, uma viga horizontal), pode seleccionar o 'plano de corte': Este pode estar localizado na extremidade mais distante (na parte superior do capitel) ou na extremidade mais próxima da ligação (no banzo inferior da viga). A 'Direcção', por sua vez, determina se a chapa de capitel está disposta paralelamente ao banzo da viga ou perpendicular ao pilar. Estes parâmetros são descritos em detalhe no capítulo de corte da barra.
Laje
Nesta categoria, pode definir as propriedades da placa. Seleccione o material relevante dos materiais definidos ou defina-o através do botão
Material. De seguida, introduz a espessura da chapa de capitel.
Pode definir a geometria de uma chapa de capitel através dos 'Desvios' ou das 'Dimensões e posição". Seleccione a opção correspondente na lista.

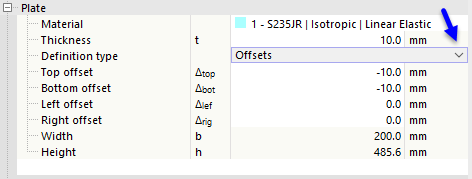

desvios
O tamanho básico da placa resulta das dimensões da secção da barra ligada. Ao definir o 'Desvio' nas quatro direções, pode definir, respetivamente, a quantidade de saliência da chapa de capitel para além da caixa delimitadora da secção. A largura e altura resultantes são indicadas nas últimas linhas; estes valores não podem ser modificados.

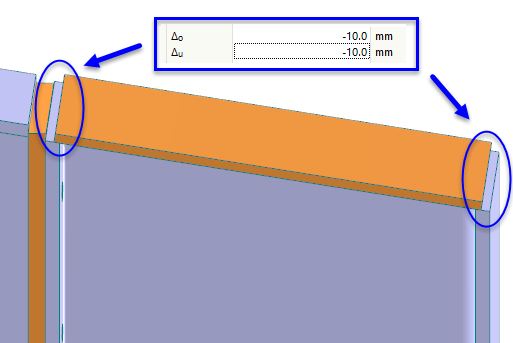

Pode definir as reentrâncias da chapa de capitel, que são necessárias para a aplicação de uma soldadura, através dos desvios negativos Δo e Δu.

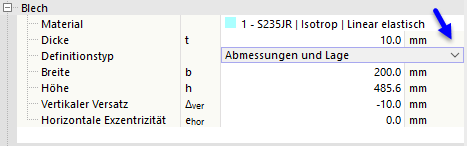

Dimensões e posição
O tamanho da chapa pode ser especificado diretamente. A Posição está relacionada com a barra reforçada, com o desvio vertical a ser medido a partir do topo do pilar (lado da secção do eixo negativo z) e a excentricidade horizontal a partir do centro de gravidade da secção da barra.

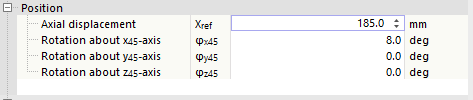

Posição
Esta categoria permite colocar uma chapa de capitel afastada da extremidade da barra e rodá-la. No entanto, se tiver definido uma barra de referência, não necessita de ajustar a chapa de capitel manualmente: Os parâmetros resultam automaticamente da posição da barra de referência e das especificações na categoria {%>
O 'deslocamento axial' refere-se ao nó de definição da barra. Dependendo da orientação da barra, as especificações para as distâncias tem de ser introduzidas como valor positivo ou negativo. Ao deslocar a chapa de extremidade, também é deslocada a extremidade da barra, sem ser necessária uma {%>
Utilizando os ângulos φ, pode aplicar uma 'rotação' da chapa de capitel. Os eixos x, y e z referem-se ao sistema de coordenadas da chapa de capitel, o qual pode visualizar no gráfico à direita através do botão
visualização.
Soldaduras
A última categoria controla as soldaduras com as quais a chapa de capitel está unida nas bordas da secção do pilar. Se desativar uma das caixas de seleção, não será soldada a parte da secção correspondente.
Quando clica na coluna à direita da caixa de selecção, pode abrir uma lista de tipos de soldadura. Encontram-se disponíveis para seleção vários tipos de cordões de soldadura e de topo. Para cordões de soldadura tem de especificar a espessura do cordão de soldadura.
