Modelos para ligações de aço

Durante a instalação, foram criados vários modelos com ligações tipificadas que podem ser utilizadas para os seus projetos de modelação.

Abrir biblioteca de modelos

Pode aceder à biblioteca de ligações de aço das seguintes formas.

• No separador {%> .

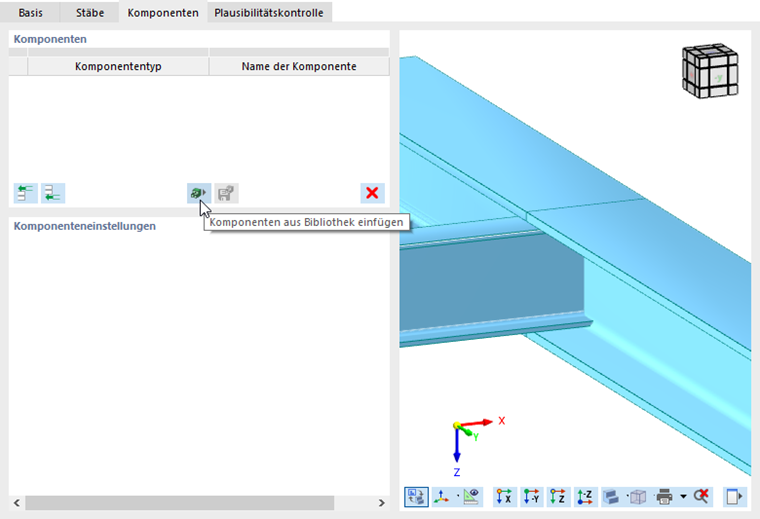

botão "Inserir componentes da biblioteca"

• Para atribuir diretamente o modelo a um nó, clique com o botão direito do rato no nó na janela de trabalho do RFEM. De seguida, selecione a função Aplicar modelo de ligação de aço no menu de atalho.

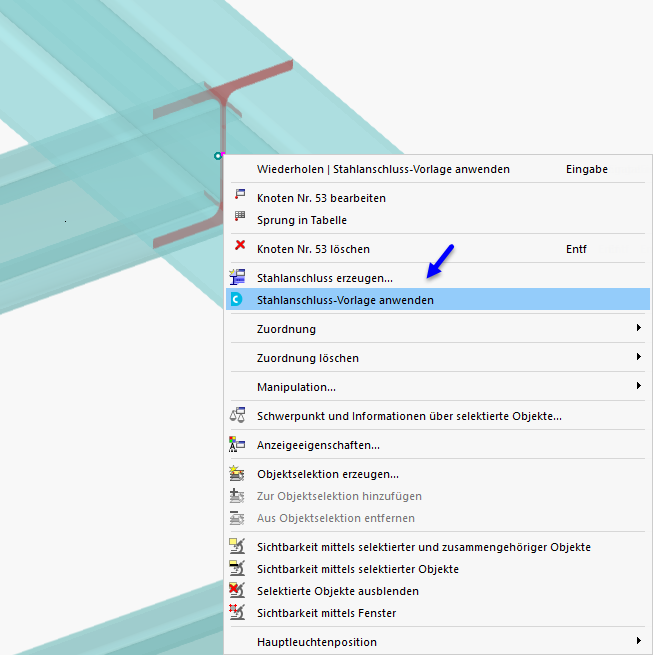

Selecionar um modelo no menu de contexto do nó

Seleção do modelo de ligação no Dlubal Center

A biblioteca de modelos de ligações de aço no {%> (ver Componentes capítulo).

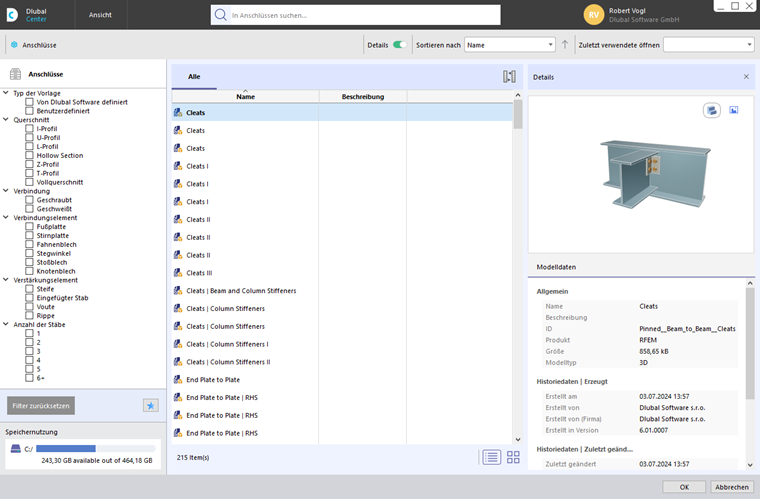

Modelos de ligações no Dlubal Center

Selecione o modelo apropriado. Para isso, utilize as opções de filtro na secção 'Ligações'.

Se a opção Detalhes está selecionada na barra de ferramentas, pode ver uma pré-visualização do tipo de ligação selecionado à direita. Clique em OK para aplicar o modelo ao nó.

Aplicar modelo de ligação de aço

Pode definir as outras especificações na caixa de diálogo 'Aplicar modelo de ligação de aço'.

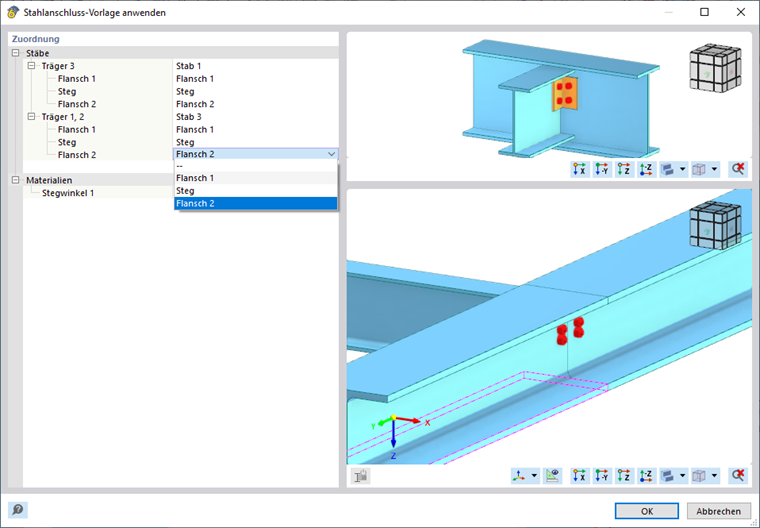

Atribuir barras e materiais para o modelo

Se necessário, atribua os elementos de barra das vigas e os materiais de forma adequada. Em seguida, clique em OK para criar a ligação de barra. Depois, pode definir os detalhes no separador 'Componentes'.

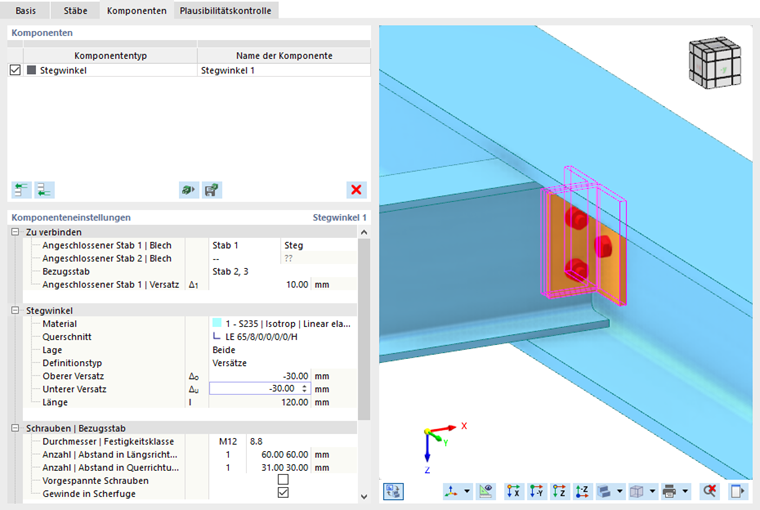

Editar configuração do componente
