Barres

L'onglet Barres permet de gérer les paramètres détaillés des barres connectées au nœud à calculer.

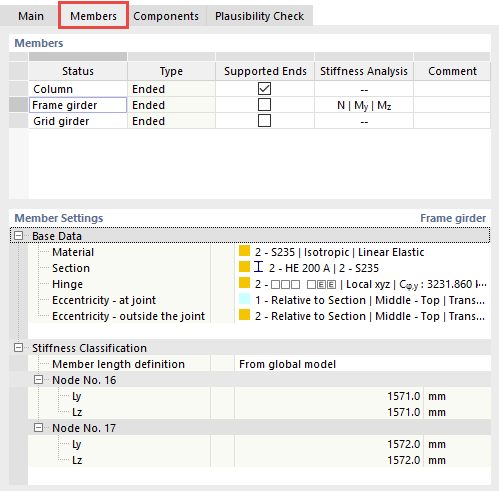

Onglet Barres

Barres

Le tableau répertorie les barres connectées au nœud. Comme décrit dans le chapitre Général, il s'agit de groupements ("types") de barres avec des propriétés identiques. Dans la colonne Statut, vous pouvez trouver les noms utilisés dans l'onglet « Général ». Vous pouvez les renommer ici si nécessaire.

Dans la colonne Type, vous pouvez spécifier si la barre au nœud à calculer est « Continue » ou si c'est l'« Extrémité » de la barre.

Extrémité de barre ou continue

Dans la colonne Extrémités supportées, vous devez spécifier quelle barre du modèle EF d'assemblage acier de substitution doit avoir un appui à l'extrémité de barre située à l'écart du nœud à calculer. Vous pouvez activer des appuis pour plusieurs barres, mais au moins une barre doit rester sans appui en raison de l'application de la charge : La charge est appliquée aux barres qui ne sont pas supportées. L'appui correspond à un maintien fixe. Il doit être sélectionné de manière à ce qu'il corresponde le mieux possible au comportement du modèle.

Die Spalte Steifigkeitsanalyse wird angezeigt, wenn Sie im Register 'Basis' eine Steifigkeitsanalyse-Konfiguration für die Zusätzliche Analyse angegeben haben. Sie können hier festlegen, für welchen Stab die Steifigkeit unter Berücksichtigung der Anschlusskomponenten ermittelt werden soll. Wählen Sie in der Liste die Schnittgrößen aus, die für die Steifigkeitsanalyse relevant sind.

Efforts internes pour l'analyse de rigidité

Vous pouvez également saisir un commentaire sur le statut respectif dans la dernière colonne. Il est comparé avec l'onglet « Général ».

Paramètres de barre

In der Kategorie Basisangaben werden die verwendeten Einstellungen des selektierten Stabes wie Material und Querschnitt angezeigt. S'il y a des articulations ou des excentrements sur la barre sélectionnée, ceux-ci sont également spécifiés.

Paramètres de barre pour les données de base

Wenn Sie in die Zelle der beschriebenen Eigenschaft klicken, können Sie diese über die Schaltfläche permet de déterminer les objets de référence graphiquement.

Die Kategorie Steifigkeitsklassifizierung ist nur verfügbar, wenn Sie einem Stab Schnittgrößen für die Steifigkeitsanalyse zugewiesen haben (siehe Bild Schnittgrößen für Steifigkeitsanalyse).

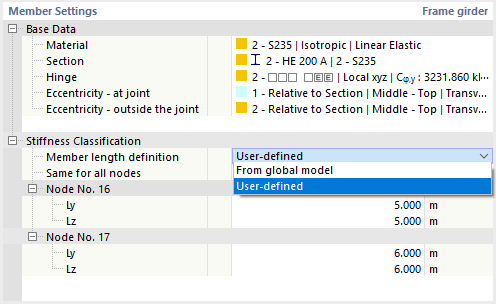

Paramètres de barre pour la classification de rigidité

Die 'Definition der Stablänge' wirkt sich auf die Klassifizierung des Anschlusses aus. Die Stablänge wird aus der Modellgeometrie übernommen und jeweils als Stützlänge in Richtung der y- und z-Achse des Stabes voreingestellt. Falls diese Werte für Ly und Lz nicht den Gegebenheiten entsprechen, wählen Sie in der Liste die Option 'Benutzerdefiniert' aus. Sie können dann die Längen den nachzuweisenden Knoten einzeln zuweisen. Dies ist beispielsweise erforderlich, wenn ein Stab zwischen den Stützen geteilt ist: Geben Sie in diesem Fall die Spannweite zwischen den Stützen an. Bei identischen Parametern für die im Anschluss verwalteten Knoten aktivieren Sie das Kontrollfeld 'Für alle Knoten gleich' und legen die Längen knotenübergreifend fest.

Fenêtre graphique

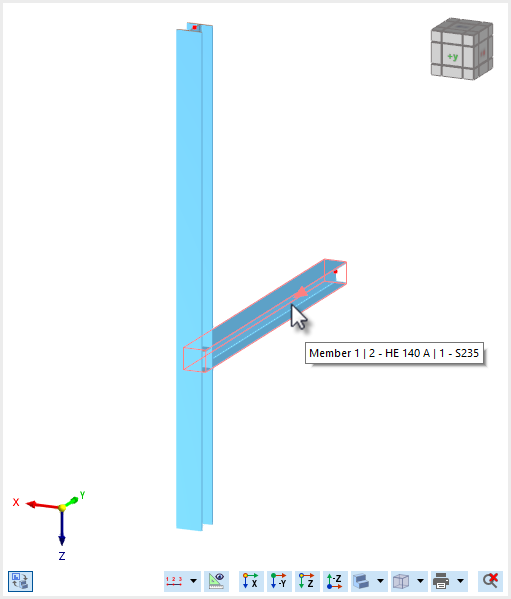

Dans le graphique, un seul nœud d'assemblage est affiché, ce qui est représentatif de tous les nœuds à calculer via le groupement. Lorsque vous déplacez la souris sur une barre, des informations sur le statut, la section et le matériau s'affichent.
