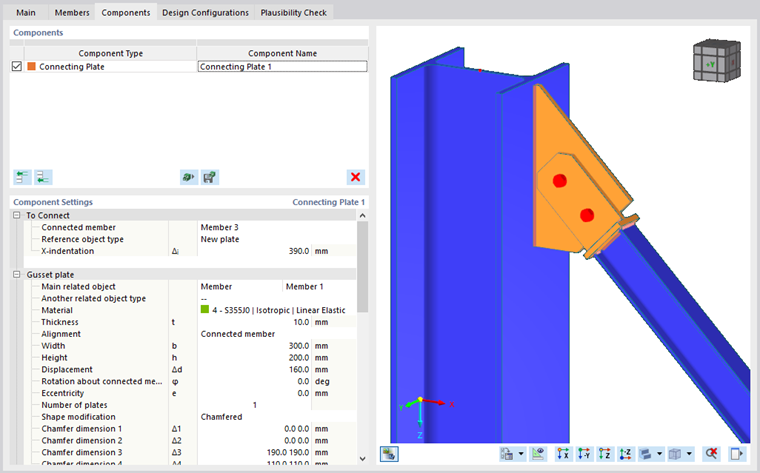

Die Komponente Verbindungsplatte ist ein komplexes Bauteil, das aus weiteren Komponenten (Kopfplatte, Zungenplatte, Knotenblech, Schweißnähte und Schrauben) besteht. Alle diese Unterkomponenten können innerhalb der Verbindungsplatte konfiguriert werden. Das Knotenblech kann jedoch auch von außen dieses Bauteils ausgestaltet sein.
Zu verbinden
Zunächst ist der Stab zu definieren, der durch dieses Bauteil verbunden wird.
Anschließend kann gewählt werden, ob das Bezugsobjekt ein bestehendes Objekt ( Stab , Stabblech oder Vorhandenes Blech ) oder ein neues Knotenblech ist. Bei bestehenden Objekten erscheint in derselben Zeile eine neue Combobox zur Auswahl des eigentlichen Bezugs.
Die letzte Zeile definiert die X-Eindrückung , d. h. den Abstand des angeschlossenen Stabendes vom theoretischen Stabende (also vom Gelenkursprung).
Mit dem Bezugsobjekt Neues Blech wird ein neuer Eingabeknoten ( Knotenblech ) angezeigt.

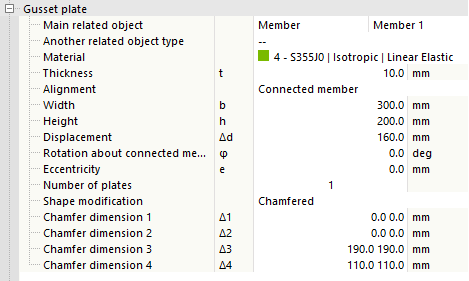

Das Knotenblech wird durch das in der ersten Zeile selektierte Hauptbezugsobjekt begrenzt. Dieses Objekt kann entweder ein Stab oder eine Platte (einschließlich Stabplatten) sein. In der nächsten Zeile können Sie ein weiteres zugehöriges Objekt definieren, was optional ist, wenn das Knotenblech zwischen zwei bestehende Objekte eingepasst werden muss. Nach Auswahl von Material und Blechdicke kann ausgewählt werden, an welcher Ebene das Knotenblech ausgerichtet werden soll. Die Option Angeschlossener Stab richtet das Knotenblech an der XZ-Ebene des angeschlossenen Stabes aus; die Option Hauptbezugsobjekt richtet das Blech an der Ebene aus, die durch die Längsachsen des Hauptbezugsobjekts und des angeschlossenen Stabes gebildet wird.
Weitere Parameter definieren die Plattenabmessungen, die Verschiebung um die Längsachse des zugehörigen Hauptobjekts, die Drehung um die Längsachse des angeschlossenen Stabes und die Exzentrizität der Platte außerhalb der Ebene. Die erforderliche Anzahl Platten kann auf 1 oder 2 eingestellt werden.
Das Knotenblech kann durch Versatz, Fasen oder eine Kombination aus beidem modifiziert werden. Für jede der Modifikationen erscheint eine neue Definitionszeile. Der Versatzwert wird vom angeschlossenen Stabende (inkl. Endmodifikation) zum Knotenblech gemessen und definiert die Grenze für den Zuschnitt des Blechs. Fasen können für alle Ecken separat eingestellt werden; zur besseren Orientierung kann man beim Editieren der Werte die Nummerierung der Ecken sehen. Die Kombination der Modifikationen führt dazu, dass der Versatz und die Fasen gemeinsam angesetzt werden.
Zungenplatte
Das Federblech verbindet das (weiter definierte) Kopfblech mit dem Bezugsobjekt. Es handelt sich im Grunde genommen um eine Verlängerung des angeschlossenen Stabes in Form einer Platte. Handelt es sich bei dem Bezugsobjekt um ein bestehendes Objekt, so wird die Zungenblechposition daran angepasst. Ist das Bezugsobjekt hingegen ein neues Blech, wird das Federblech zentrisch zum angeschlossenen Stab platziert und die Lage des neuen Knotenblechs an das Federblech angepasst.

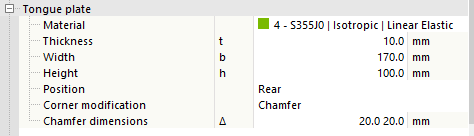

Die Definition besteht aus dem Material und den Abmessungen der Platte, gefolgt von der Position. Die Position kann als Vorne , Hinten oder Beides gewählt werden. In den Fällen, in denen zwei Knotenbleche gewählt wurden, erscheint eine vierte Möglichkeit ( nur Innen ).

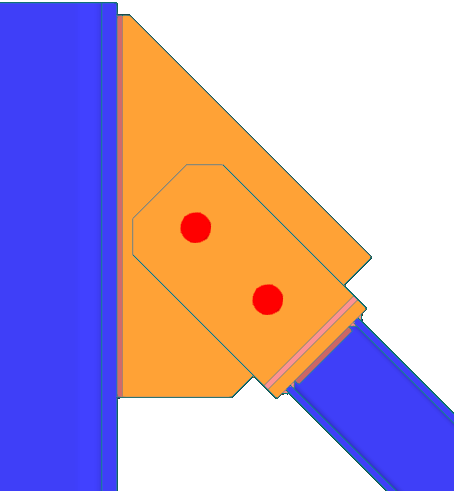

Die entfernten Ecken der Federplatte dürfen durch Fasen oder Abrunden verändert werden. In diesem Fall erscheint eine Definitionszeile dieser Modifikation. Beide entfernten Ecken haben die gleichen Eckenmodifikationen.
Kopfplatte
Die Kopfplatte dient als Verbindung zwischen dem angeschlossenen Stab und der Zungenplatte. Der angeschlossene Stab wird von der einen Seite der Kopfplatte und die Zungenplatte von der anderen Seite geschweißt.

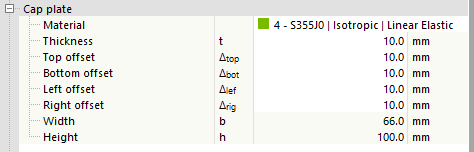

Die Definition der Deckplatte erfolgt über die Auswahl des Materials, die Plattendicke und die Abstände zu den angeschlossenen Stabkanten. Die Gesamtabmessungen des Blechs können am unteren Rand des Eingabeknotens überprüft werden.
Schweißnähte

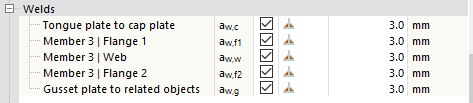

Wie bereits erwähnt, führt diese Komponente viele neue Komponenten in die Verbindung ein, und alle diese Komponenten müssen miteinander verbunden werden. Die Schweißnähte werden zwischen dem angeschlossenen Stab und dem Deckblech, zwischen dem Deckblech und dem Federblech sowie zwischen dem Knotenblech und dem Bezugsobjekt platziert. Wird das Knotenblech außerhalb dieses Bauteils erzeugt, wird die Schweißnaht hier nicht gelöst. Generell wird für jede Berührung zweier Platten innerhalb der oben genannten Verbindungen eine neue Definitionszeile verwendet. Die Definition enthält eine Checkbox, ob die Schweißnaht verwendet werden soll, das Kombinationsfeld für den Schweißnahttyp und (bei der Option Kehlnaht) die Schweißnahtdicke.
Schrauben
Der letzte Eingabeknoten dient zur Definition der Schrauben , die die Federbleche und das Knotenblech verbinden.
Die erste Zeile enthält den erforderlichen Schraubendurchmesser, gefolgt von der Schraubenklasse. Die nächsten beiden Zeilen unterhalb der Schraubeneigenschaften legen den horizontalen und vertikalen Abstand der Schrauben fest.
Bei aktivierter Option 'Schubebene im Gewinde' wird die untere Festigkeit (reduzierte Fläche) entsprechend der gewählten Bemessungsnorm für den Schraubenschubnachweis berücksichtigt.
