In den Ergebnistabellen der Kategorie Spannungs-Dehnungs-Berechnung werden die Ergebnisse der
Tragfähigkeitsberechnung
ausgegeben. Diese Tabellen werden angezeigt, wenn die Schaltfläche
in der Tabellen-Symbolleiste aktiviert ist.
Die Ergebnisse sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Objekte (Anschlüsse, Knoten, Komponenten)
Die einzelnen Tabellen können über den Ergebnistabellen-Manager ein- oder ausgeblendet werden.

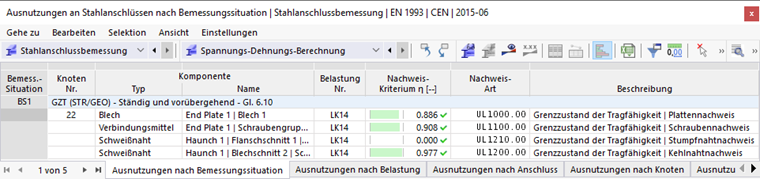

Ausnutzungen nach Bemessungssituation
Die Tabelle Ausnutzungen nach Bemessungssituationen wird normalerweise nicht angezeigt. Sie ermöglicht jedoch einen schnellen Überblick über die Ergebnisse – nicht nur, wenn Sie mehrere Bemessungssituationen untersuchen.
In der Tabelle sind die maßgebenden Nachweise aus allen untersuchten Lastkombinationen angegeben.
Ausnutzungen nach Belastung

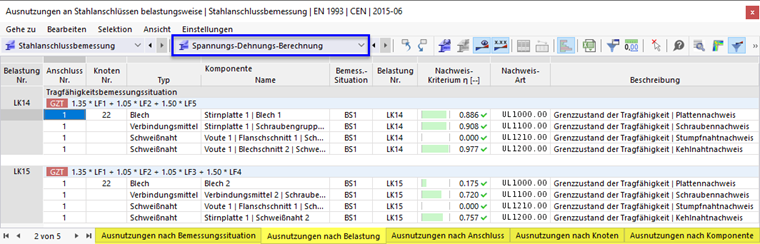

Die Tabelle Ausnutzungen nach Belastung ist im Bild Ergebnistabellen 'Spannungs-Dehnungs-Berechnung' dargestellt. Sie listet die Nachweise nach den Ergebnissen der Lastkombinationen geordnet auf.

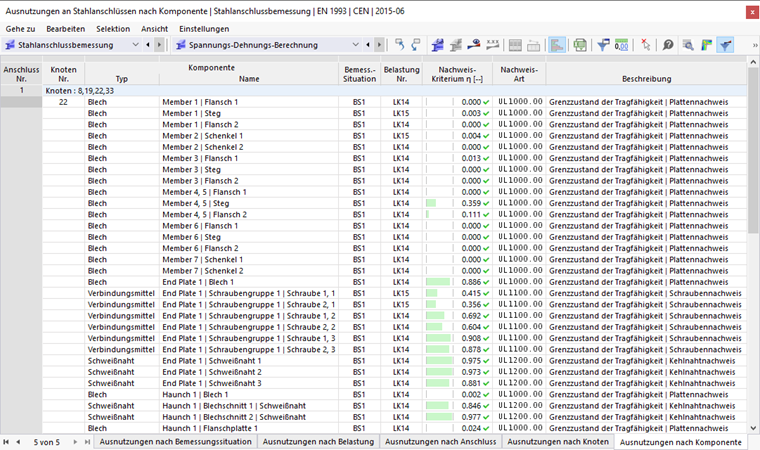

Ausnutzungen nach Anschluss / Knoten / Komponente
In weiteren Tabellen können Sie die Ausnutzungen gezielt nach bestimmten Kriterien auswerten. Die Tabelle Ausnutzungen nach Anschluss enthält die maximalen Ergebnisse für alle Knoten, die in einem Anschlusstyp untersucht wurden.
Für eine detaillierte Auswertung stehen auch die Nachweise für jeden Knoten oder die Ergebnisse der einzelnen Komponenten zur Verfügung.
Tipp
Sie können die Nachweisdetails für einen bestimmten Nachweis über einen Doppelklick in die Nachweiszeile anzeigen lassen. Alternativ verwenden Sie die Schaltfläche
in der Tabellen-Symbolleiste.
Ergebnisfilter
Mit den Filtermöglichkeiten rechts in der Tabellen-Symbolleiste können Sie die Ergebnisausgabe nach bestimmten Kriterien steuern. In der Liste stehen verschiedene Optionen zur Auswahl.

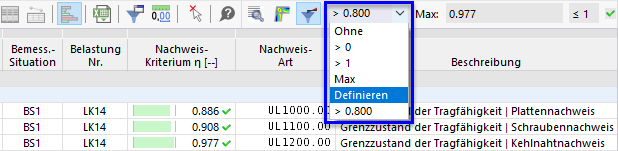

Mit der Option Max wird nur der maßgebende Nachweis von allen Objekten ausgegeben. Sie können aber auch eigene Filter verwenden: Wählen Sie die Option Definieren aus und tragen dann den Grenzwert im Format '> #.##' ein (# steht für Ziffern). Damit werden in der Tabelle nur Ausnutzungen angezeigt, die größer als der benutzerdefinierte Wert sind.
