Berechnung der kritischen Knickspannung in FE-BEUL bei knickstabähnlichem Verhalten

Ich verwende das Zusatzmodul FE-Beul und benötige genauere Informationen, wie die kritische Knickspannung bei knickstabähnlichem Verhalten berechnet wird. Die Beulsteifen enden vor den Rändern. Wird dabei der Eigenwert der Beulsteife als Stab mit mitwirkender Plattenbreite berechnet?

Antwort:

Sofern Ihre Beulsteifen nicht über die komplette Beulfeldlänge definiert sind wird vom Programm FE-BEUL automatisch diese Steife als Ersatzstab incl. mitwirkender Breite generiert und mit Hilfe des Zusatzmoduls KNICK eine Eigenwertberechnung durchgeführt. Diese ergibt dann die kritische Knickspannung des Stabes und damit der Steife. Die Länge des Ersatzstabes ist dabei die Steifenlänge. Eine detaillierte Ausgabe der internen Ergebnisse ist bisher nicht möglich.

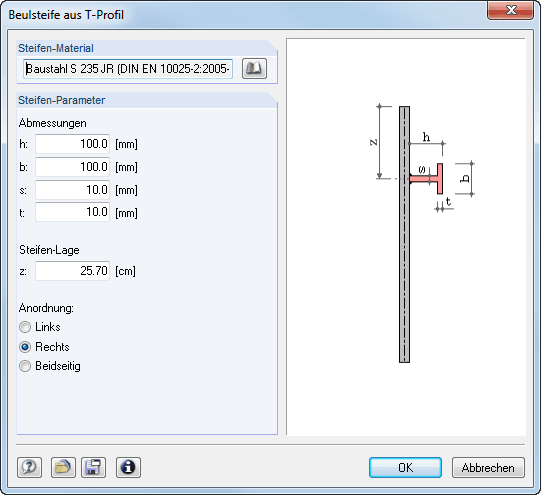

Beulsteife
Beulsteife
