Výpočet kritického napětí při vzpěru v programu PLATE-BUCKLING pro vzpěrné chování typu prutu

Používám přídavný modul PLATE-BUCKLING a potřeboval bych podrobnější informace o výpočtu kritického napětí při boulení sloupu. Die Beulsteifen enden vor den Rändern. Wird dabei der Eigenwert der Beulsteife als Stab mit mitwirkender Plattenbreite berechnet?

Odpověď:

Pokud nejsou vaše vzpěrné výztuhy definovány pomocí celé vzpěrné délky, program PLATE-BUCKLING tuto tuhost automaticky vygeneruje jako výsledkový prut včetně mitwirkender Breite generiert und mit Hilfe des Zusatzmoduls KNICK eine Eigenwertberechnung durchgeführt. Diese ergibt dann die kritische Knickspannung des Stabes und damit der Steife. Die Länge des Ersatzstabes ist dabei die Steifenlänge. Eine detaillierte Ausgabe der internen Ergebnisse ist bisher nicht möglich.

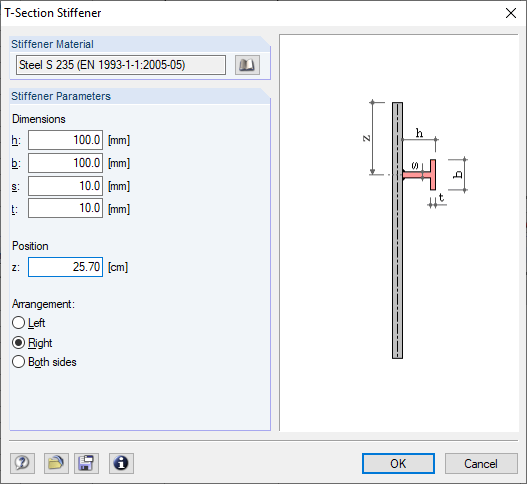

Výztuha
Výztuha
