Calcolo della tensione critica di instabilità in PLATE-BUCKLING in caso di comportamento di instabilità del tipo di asta

Sto utilizzando il modulo aggiuntivo PLATE‑BUCKLING e ho bisogno di informazioni più dettagliate su come viene calcolata la tensione critica di instabilità per il comportamento di instabilità della colonna. Die Beulsteifen enden vor den Rändern. Wird dabei der Eigenwert der Beulsteife als Stab mit mitwirkender Plattenbreite berechnet?

Risposta:

Se i tuoi irrigidimenti di instabilità non sono definiti tramite l'intera lunghezza di instabilità, il programma PLATE‑BUCKLING genererà automaticamente questa rigidezza come asta risultante, inclusa mitwirkender Breite generiert und mit Hilfe des Zusatzmoduls KNICK eine Eigenwertberechnung durchgeführt. Diese ergibt dann die kritische Knickspannung des Stabes und damit der Steife. Die Länge des Ersatzstabes ist dabei die Steifenlänge. Eine detaillierte Ausgabe der internen Ergebnisse ist bisher nicht möglich.

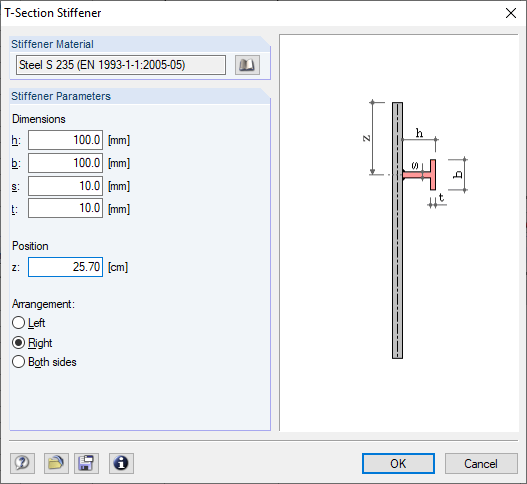

irrigidimento
irrigidimento
Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.

  • Mia: Assistente AI
  • Più recenti FAQ
Eventi
Video
Modelli da scaricare
Articoli tecnici della Knowledge Base

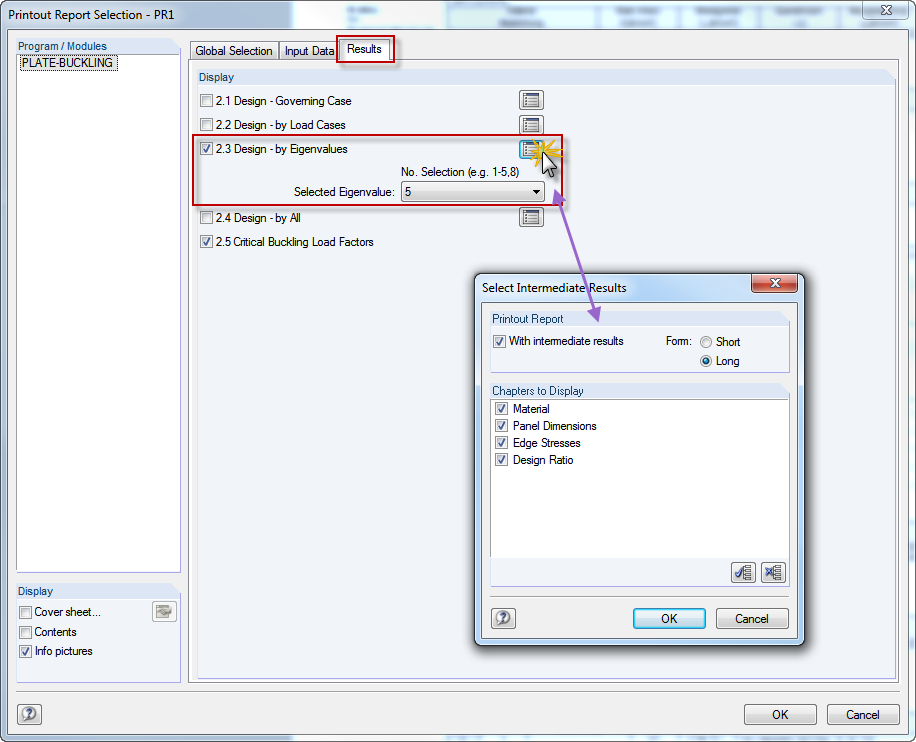

Visualizzazione selezionata di autovalori, inclusa l'analisi di instabilità
