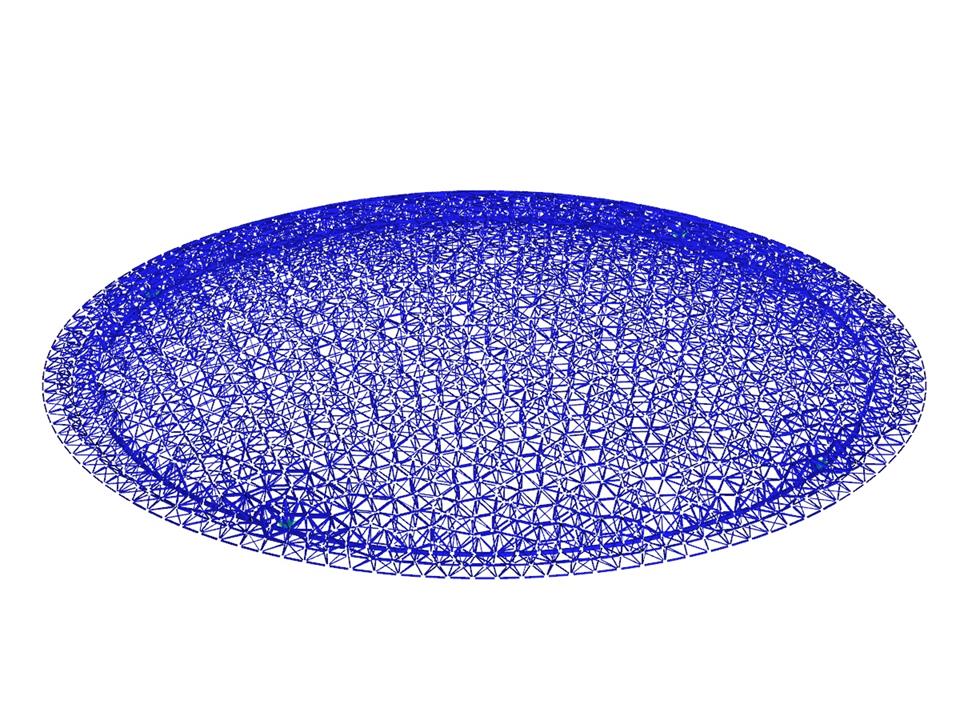

Kupole Louvru Abu Dhabi, navržená Jeanem Nouvelem, byla naplánována a realizována společností Waagner-Biro z Vídně jako ocelová konstrukce. Prostorový model konstrukce byl vytvořen v programu RSTAB pro statické výpočty a analýzu konstrukcí. Společnost Waagner-Biro Stahlbau AG provedla podrobné plánování a výpočty. Další informace najdete na webových stránkách společnosti. Webové stránky Waagner-Biro
Model použitý v
Celkem
Tato stránka má 0 uživatelských hodnocení.
| 5 hvězdiček | ||
| 4 hvězdičky | ||
| 3 hvězdičky | ||
| 2 hvězdičky | ||
| 1 hvězdička |
Kupolová konstrukce muzea Louvre v Abú Dhabí
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 2805 |
| Počet prutů | 10976 |
| Počet zatěžovacích stavů | 39 |
| Počet kombinací zatížení | 440 |
| Počet kombinací výsledků | 6 |
| Celková hmotnost | 3714,623 t |
| Rozměry (metrické) | 178,082 x 178,082 x 25,352 m |
| Rozměry (imperiální) | 584.26 x 584.26 x 83.18 feet |
| Verze programu | 8.01.00 |
Trvání: 00:03:36 min
Trvání: 00:44:46 min
Trvání: 00:00:29 min
Trvání: 01:03:34 min
Trvání: 01:15:35 min
Trvání: 00:00:51 min
Trvání: 00:45:10 min
Databáze znalostí
Trvání: 00:00:54 min
.jpg?mw=350&hash=7b97054d734738ac5d7f0710d0d1ae0b74d23783)

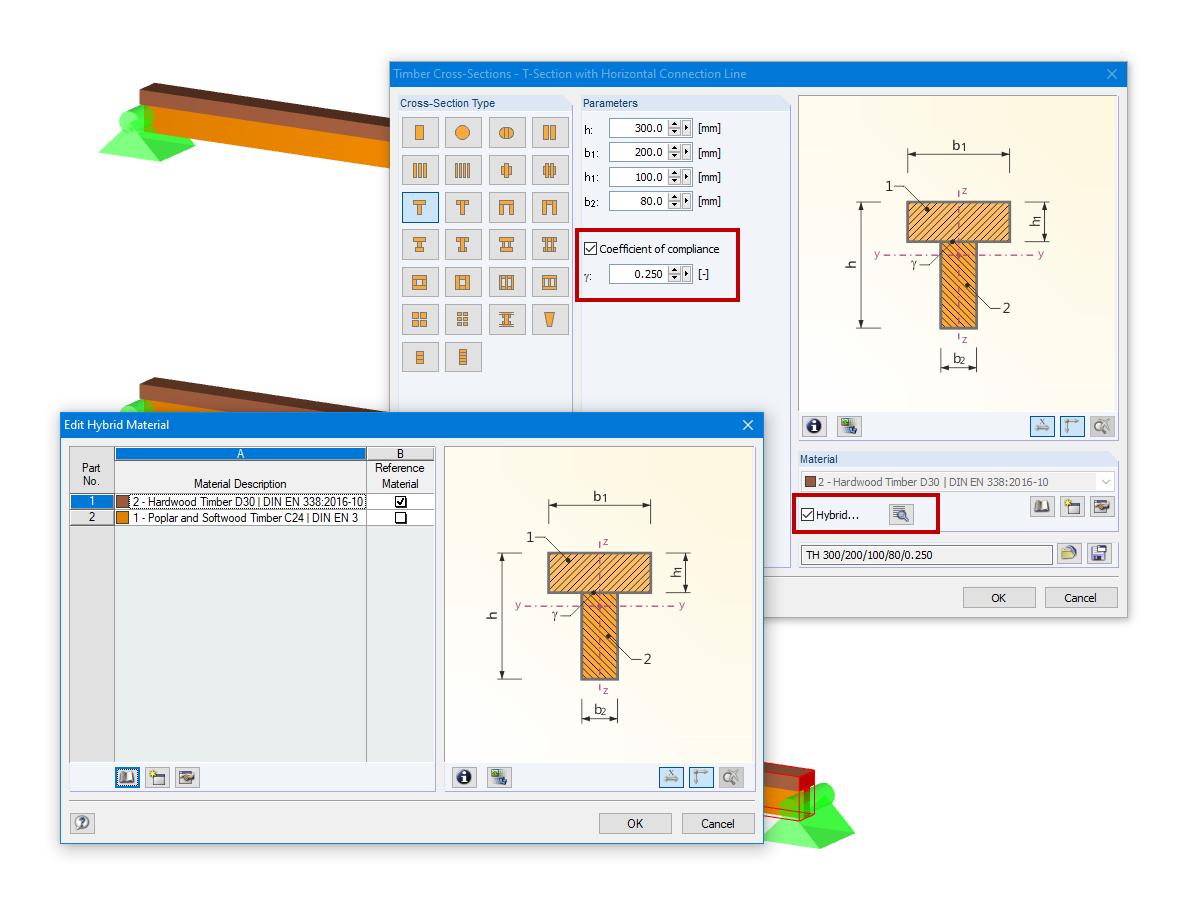

U dřevěných konstrukcí se nosníky často skládají z několika dřevěných dílů. Jednotlivé díly jsou spojené lepidlem, hřebíky, vruty, kolíky nebo lícovanými šrouby. V případě spoje lepidlem je spoj třeba uvažovat jako tuhý. U spojů např. pomocí kolíkových spojovacích prostředků je spoj polotuhý a průřezové charakteristiky spojených dílů nelze plně aplikovat.
