Le Louvre Abu Dhabi a été conçu par le célèbre architecte français Jean Nouvel. Le calcul de la structure du dôme et sa construction ont été confiés à la société Waagner-Biro, basée à Vienne.
Entrepreneur spécialisé, calcul de structure et planification
Waagner-Biro Stahlbau AG
Vienne, Autriche
www.waagner-biro.com

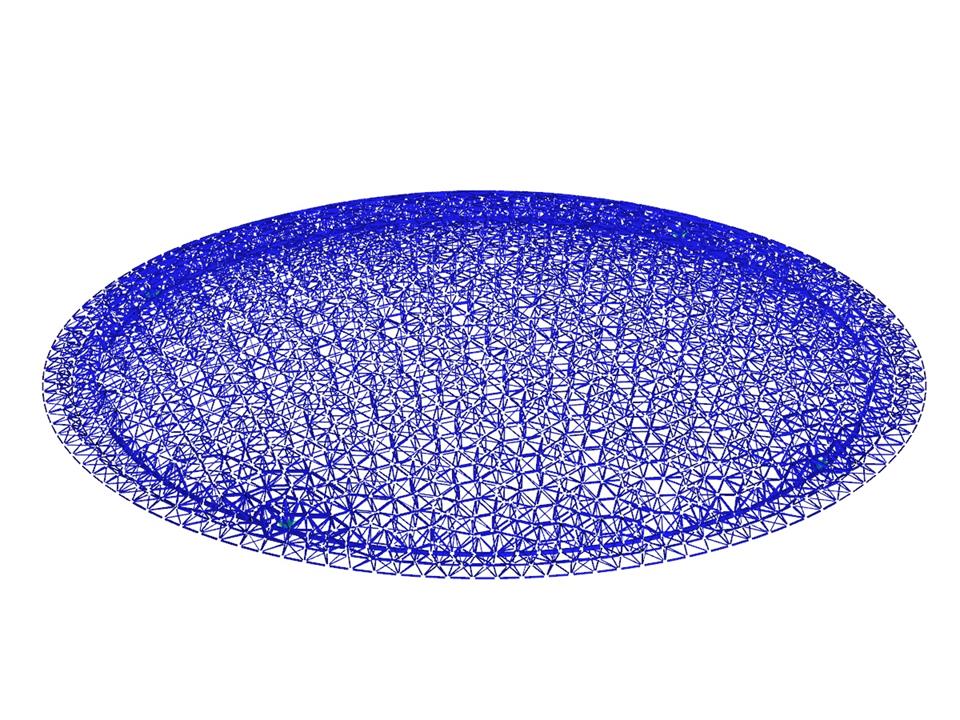

Modèle 3D du dôme du Louvre Abu Dhabi dans RSTAB (© Waagner-Biro)
Entrepreneur spécialisé, calcul de structure et planification
Waagner-Biro Stahlbau AG
Vienne, Autriche
www.waagner-biro.com
Modèle 3D du dôme du Louvre Abu Dhabi dans RSTAB (© Waagner-Biro)
Structure métallique du dôme
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 2805 |
Nombre de barres | 10976 |
Nombre de cas de charge | 39 |
Nombre de combinaisons de charges | 440 |
Nombre de combinaisons de résultats | 6 |
Poids total | 3714,623 t |
Dimensions (métrique) | 178,082 x 178,082 x 25,352 m |
Dimensions (impériales) | 584.26 x 584.26 x 83.18 feet |
Version du logiciel | 8.01.00 |
![Activation de la vérification des soudures dans RF-/STEEL EC3](/fr/webimage/010282/2424264/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/fr/webimage/010280/2424249/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
Une vérification standardisée a été introduite pour les analyses de stabilité avec la méthode générale de l'EN 1993-1-1. Elle peut être utilisée pour les systèmes 1D avec des conditions aux limites et d'une hauteur quelconques. Les vérifications peuvent être effectuées pour un chargement et une compression appliqués au même moment dans le plan de l'appui principal. Les cas de stabilité du flambement latéral et du déversement sont analysés à partir de ce plan, c'est-à-dire autour de l'axe faible du composant. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![Option du passage automatique d'une méthode à l'autre dans les détails du calcul](/fr/webimage/010344/3008277/News_II_000501.png?mw=512&hash=d89f347a4e16c74c45eb175abdcc0dbd46dd97c9)
La méthode de barre équivalente selon les sections 6.3.1 à 6.3.3 de l'EN 1993-1-1 peut être utilisée pour l'analyse de stabilité des barres et des ensembles de barres avec une section uniforme. Cette méthode ne peut cependant pas être utilisée dans le cas d'une section à inertie variable ou seulement dans une mesure limitée. Le module additionnel RF-/STEEL EC3 peut détecter automatiquement de tels cas et basculer sur la méthode générale.
![Lignes de flambement par flexion selon l'EN 1993-1-1](/fr/webimage/010469/2987565/1_Knicklinien.png?mw=512&hash=9ad9ab1e9a7ae48f1bdadef46d94aff35c70c44c)
Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.
![Module complémentaire « Assemblages acier pour RFEM 6 » | Bibliothèque de composants](/fr/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- De nombreux types de composants tels que des platines de base et d'about, des cornières d'âme, des plaques de connexion, des goussets, des raidisseurs, des jarrets ou des nervures pour une entrée facile des situations d'assemblage typiques
- Composants de base universellement applicables (par ex. des plaques, des soudures, des boulons, des plans auxiliaires) pour la modélisation de situations d'assemblage complexes
- Affichage graphique de la géométrie de l'assemblage avec actualisation dynamique lors de l'entrée
- Large éventail de formes de section : Sections en I, sections en U, cornières, sections en T, sections creuses, sections composées et sections à parois minces
- Bibliothèque dans le Dlubal Center avec un grand nombre de modèles de connexion côté programme, y compris des modèles définis par l'utilisateur
- La géométrie de l'assemblage est automatiquement adaptée en fonction de la disposition relative des composants, même en cas de modification ultérieure des composants structuraux.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine d’assise » permet de vérifier des assemblages avec une platine et des ancrages coulés dans la fondation. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
