El nuevo museo fue diseñado por el famoso arquitecto francés Jean Nouvel. La empresa austriaca Waagner-Biro de Viena ha sido responsable del cálculo estructural y la construcción de la cúpula.
Contratista especialista, análisis estructural + planificación final
Waagner-Biro Stahlbau AG
Viena, Austria
www.waagner-biro.com

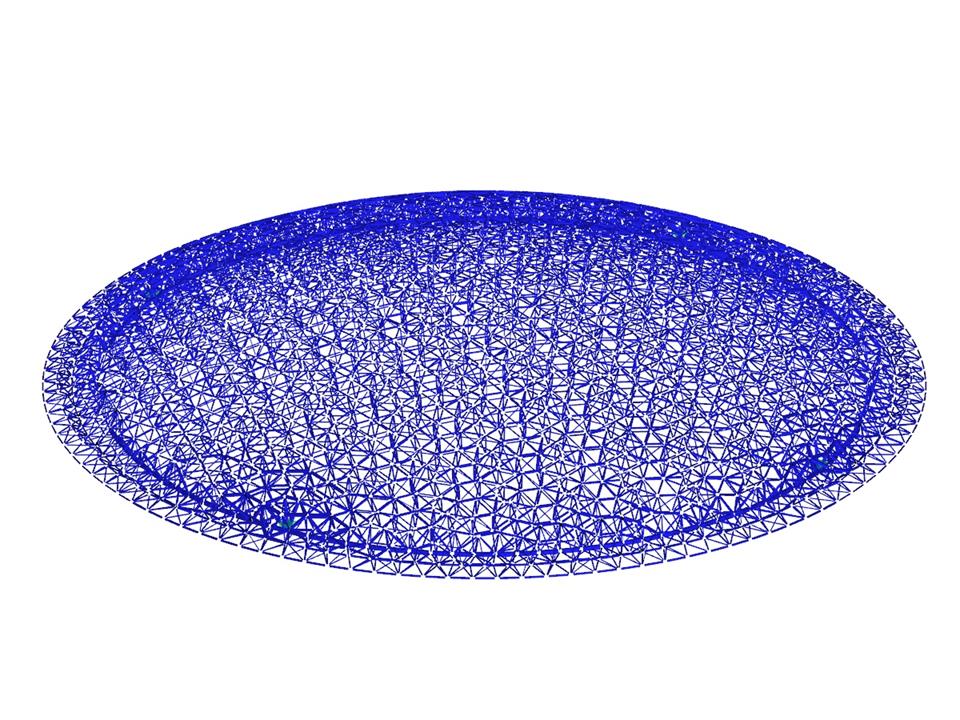

Modelo tridimensional de la cúpula del Louvre Abu Dhabi en RSTAB (© Waagner-Biro)
Contratista especialista, análisis estructural + planificación final
Waagner-Biro Stahlbau AG
Viena, Austria
www.waagner-biro.com
Modelo tridimensional de la cúpula del Louvre Abu Dhabi en RSTAB (© Waagner-Biro)
Estructura de acero de la cúpula
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 2805 |
Número de barras | 10976 |
Número de casos de carga | 39 |
Número de combinaciones de carga | 440 |
Número de combinaciones de resultados | 6 |
Peso completo | 3714.623 t |
Dimensiones (métricas) | 178,082 x 178,082 x 25,352 m |
Dimensiones (imperiales) | 584.26 x 584.26 x 83.18 feet |
Versión del programa | 8.01.00 |
