Il nuovo museo è stato progettato dal famoso architetto francese Jean Nouvel. La società austriaca Waagner-Biro di Vienna è stata responsabile del calcolo strutturale e della costruzione della cupola.
Analisi strutturale, Pianificazione esecutiva
Waagner-Biro Stahlbau AG
Vienna, Austria
www.waagner-biro.com

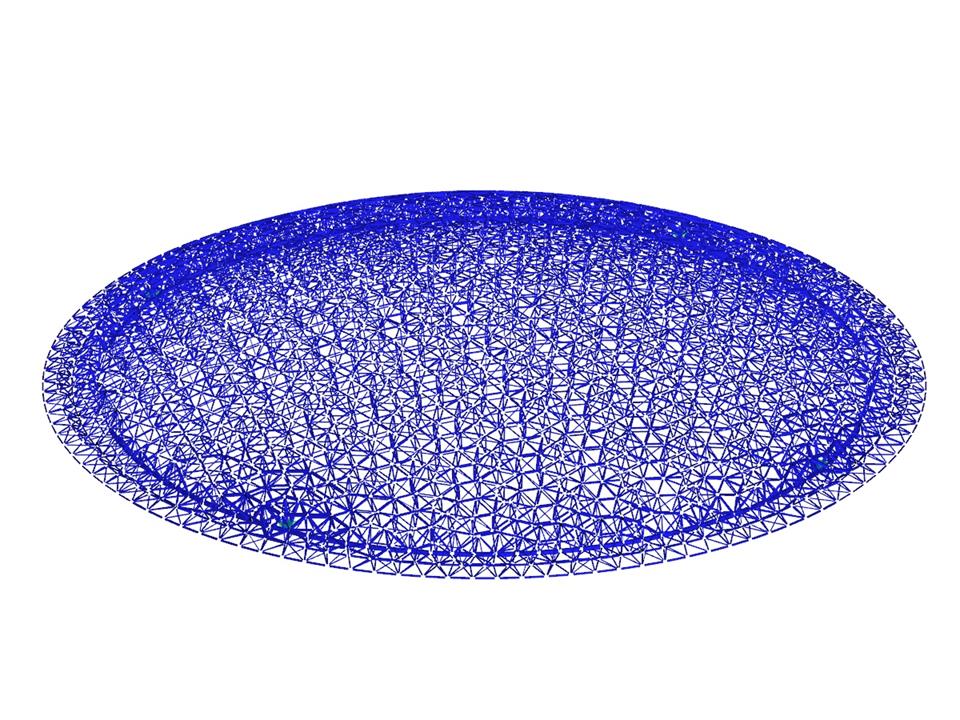

Modello 3D RSTAB della cupola del Louvre Abu Dhabi (© Waagner-Biro)
Analisi strutturale, Pianificazione esecutiva
Waagner-Biro Stahlbau AG
Vienna, Austria
www.waagner-biro.com
Modello 3D RSTAB della cupola del Louvre Abu Dhabi (© Waagner-Biro)
Struttura in acciaio della cupola
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 2805 |
Numero di aste | 10976 |
Numero di casi di carico | 39 |
Nr. di combinazioni di carico | 440 |
Nr. di combinazioni di risultati | 6 |
Peso totale | 3714,623 t |
Dimensioni (metriche) | 178.082 x 178.082 x 25.352 m |
Dimensioni (imperiali) | 584.26 x 584.26 x 83.18 feet |
Versione del programma | 8.01.00 |
![Attivazione del progetto di saldatura in RF-/STEEL EC3](/it/webimage/010282/2424265/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/it/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![Opzione di cambiare metodo nei dettagli di progettazione](/it/webimage/010344/2424769/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Per verificare stabilità di aste e set di aste con una sezione trasversale uniforme, è possibile utilizzare il metodo dell'asta equivalente secondo EN 1993-1-1, da 6.3.1 a 6.3.3. Tuttavia, non appena è disponibile una sezione trasversale rastremata, questo metodo non può più essere utilizzato o solo in misura limitata. Il modulo aggiuntivo RF-/STEEL EC3 può riconoscere automaticamente questi casi e passare al metodo generale.
![Linee di instabilità a flessione secondo EN 1993-1-1](/it/webimage/010469/2987565/1_Knicklinien.png?mw=512&hash=9ad9ab1e9a7ae48f1bdadef46d94aff35c70c44c)
Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.
![Add-on "Giunti acciaio per RFEM 6" | Libreria dei componenti](/it/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria nel Dlubal Center con un gran numero di collegamenti a template lato programma, inclusi template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
![Caratteristica 002820 | Deformazione plastica limite per le saldature](/it/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
![Componente "Piastra di base"](/it/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Il componente "Piastra di base" consente di progettare collegamenti della piastra di base con tirafondi gettati in opera. In questo caso, vengono analizzati piastre, saldature, ancoraggi e interazione acciaio-calcestruzzo.
![Caratteristica 002807 | Visualizzazione 3D dei risultati FSM](/it/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
