新的博物馆是由法国著名的建筑师让·努维尔(Jean Nouvel)设计的。 奥地利奥地利公司Waagner-Biro负责穹顶的结构计算和建造。
专业承包商,结构分析,施工图
Waagner-Biro Stahlbau AG
Vienna, Austria
www.waagner-biro.com

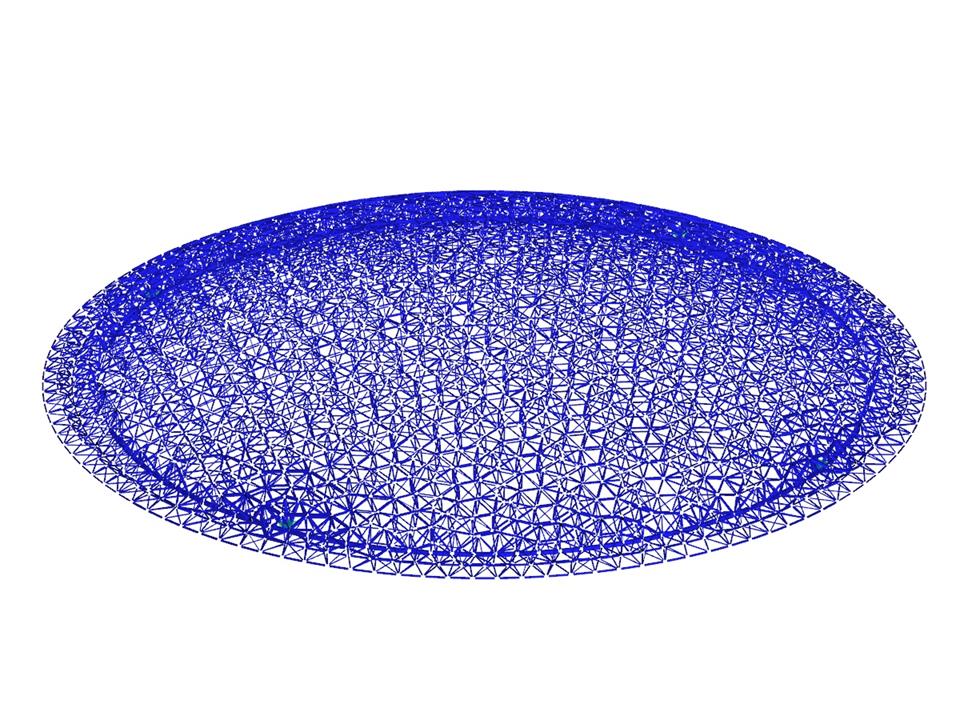

卢浮宫阿布扎比圆顶RSTAB三维模型(©Waagner-Biro)
专业承包商,结构分析,施工图
Waagner-Biro Stahlbau AG
Vienna, Austria
www.waagner-biro.com
卢浮宫阿布扎比圆顶RSTAB三维模型(©Waagner-Biro)
穹顶钢结构
无法下载
客户项目/只视图
节点数目: | 2805 |
杆件数目: | 10976 |
荷载工况数目 | 39 |
荷载组合数目 | 440 |
结果组合数目 | 6 |
总重量 | 3714,623 t |
翘曲区域尺寸 | 178.082 x 178.082 x 25.352 m |
软件版本 | 8.01.00 |
![激活RF-/STEEL EC3中的焊缝设计](/zh/webimage/010282/2424269/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/zh/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![在详细信息对话框中切换选项卡](/zh/webimage/010344/3010051/1_Activate_Automatic_Switch_to_General_Method.png?mw=512&hash=4deb9611952f056ff42e89ada3274387f42d24e1)
Für den Stabilitätsnachweis von Stäben und Stabsätzen mit gleichförmigem Querschnitt kann das Ersatzstabverfahren nach EN 1993-1-1, 6.3.1 bis 6.3.3 genutzt werden. Sobald allerdings ein gevouteter Querschnitt vorhanden ist, so ist dieses Verfahren nicht mehr oder nur eingeschränkt anwendbar. Das Zusatzmodul RF-/STAHL EC3 kann derartige Fälle automatisch erkennen und auf das Allgemeine Verfahren umschalten.
![弯曲屈曲线按照EN 1993-1-1](/zh/webimage/010469/2987565/1_Knicklinien.png?mw=512&hash=9ad9ab1e9a7ae48f1bdadef46d94aff35c70c44c)
Das Zusatzmodul RF-/STAHL EC3 übernimmt die für den Biegeknicknachweis zu benutzende Knicklinie für einen Querschnitt automatisch aus den Querschnittseigenschaften. Insbesondere für allgemeine Querschnitte, aber auch für Sonderfälle, kann die Zuordnung der Knicklinie in der Moduleingabe manuell angepasst werden.
![模块 “RFEM 6 的钢结构节点模块” | 组件库](/zh/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
![功能 002820 | 焊缝塑性应变极限值](/zh/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
在钢结构节点设计的承载能力极限状态中,您可以更改焊缝的极限塑性应变。
!["底板"组件](/zh/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
使用“底板”组件可以设置底板与锚固件的连接。 Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
![功能 002807 | 有限元分析结果的 3D 视图](/zh/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
