V září 2017 byla dokončena budova designu na Massachusettské univerzitě v Amherstu. Projekt s rozpočtem 52 milionů dolarů je jednou z největších dřevěných budov v USA a zároveň jedním z největších projektů spřažené konstrukce ze dřeva a betonu na světě.
Součástí čtyřpatrové univerzitní budovy o celkové výměře 8 129 m² jsou tři katedry v prostorách UMass Amherst včetně kanceláří, designových studií, poslucháren a laboratoří.
Investor
University of Massachusetts, USA
www.umass.edu
Architektonický návrh
Leers Weinzapfel Associates Architects, USA
www.lwa-architects.com
Statický výpočet
Equilibrium Consulting Inc., Kanada
www.eqcanada.com
3D model (© Alex Schreyer/UMass)
Součástí čtyřpatrové univerzitní budovy o celkové výměře 8 129 m² jsou tři katedry v prostorách UMass Amherst včetně kanceláří, designových studií, poslucháren a laboratoří.
Investor
University of Massachusetts, USA
www.umass.edu
Architektonický návrh
Leers Weinzapfel Associates Architects, USA
www.lwa-architects.com
Statický výpočet
Equilibrium Consulting Inc., Kanada
www.eqcanada.com
3D model (© Alex Schreyer/UMass)

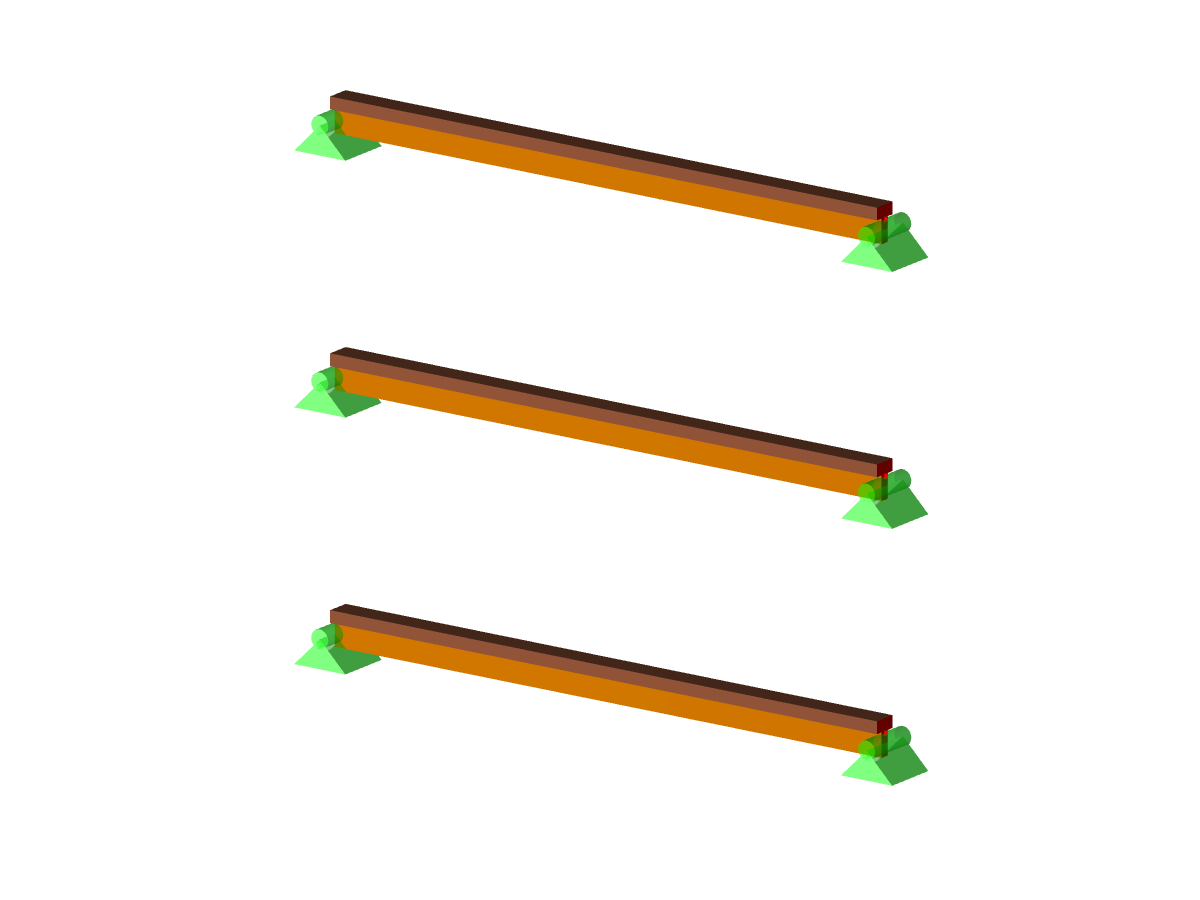

Dřevěné nosníky
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 102 |
| Počet linií | 153 |
| Počet prutů | 153 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 13,447 t |
| Rozměry (metrické) | 15,740 x 0,500 x 0,677 m |
| Rozměry (imperiální) | 51.64 x 1.64 x 2.22 feet |
| Verze programu | 5.01.00 |
Podobné modely
Délka: 02:50:31 min
Délka: 00:00:54 min
Databáze znalostí
Délka: 00:00:23 min
Délka: 02:48:58 min
Délka: 00:00:52 min
Délka: 00:00:19 min
Délka: 00:00:30 min
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Napětí v průřezu prutu se počítají v takzvaných napěťových bodech. Tyto body se stanoví na takových místech v průřezu, kde může napětí v materiálu vykazovat extrémní hodnoty s ohledem na druhy zatížení.
Modul RF-TIMBER AWC umožňuje navrhovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritický vzpěr v modulu RF-TIMBER AWC krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Modul RF-TIMBER AWC umožňuje navrhovat dřevěné nosníky metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v ohybu a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritický vzpěr v modulu RF-TIMBER AWC krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v ohybu, upravené návrhové hodnoty pevnosti v ohybu a konečného využití.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
