В сентябре 2017 года было в Массачусетском университете в Амхерсте завершено строительство нового здания дизайна. Проект стоимостью 52 млн долларов является одной из крупнейших деревянных конструкций в США и одновременно одной из крупнейших составных деревянно-бетонных конструкций в мире.
В этом четырехэтажном здании с общей площадью 8 129 м² находятся три факультета университета «UMass Amherst» включая офисы, проектные студии, аудитории или лаборатории.
Заказчик
Строительное управление Массачусетского университета, США
www.umass.edu
Архитектурный проект
Leers Weinzapfel Associates Architects, Бостон, Массачусетс, США
www.lwa-architects.com
Расчет конструкций
Equilibrium Consulting Inc., Ванкувер, Британская Колубия, Канада
www.eqcanada.com
3D модель (© Alex Schreyer / UMass)
В этом четырехэтажном здании с общей площадью 8 129 м² находятся три факультета университета «UMass Amherst» включая офисы, проектные студии, аудитории или лаборатории.
Заказчик
Строительное управление Массачусетского университета, США
www.umass.edu
Архитектурный проект
Leers Weinzapfel Associates Architects, Бостон, Массачусетс, США
www.lwa-architects.com
Расчет конструкций
Equilibrium Consulting Inc., Ванкувер, Британская Колубия, Канада
www.eqcanada.com
3D модель (© Alex Schreyer / UMass)

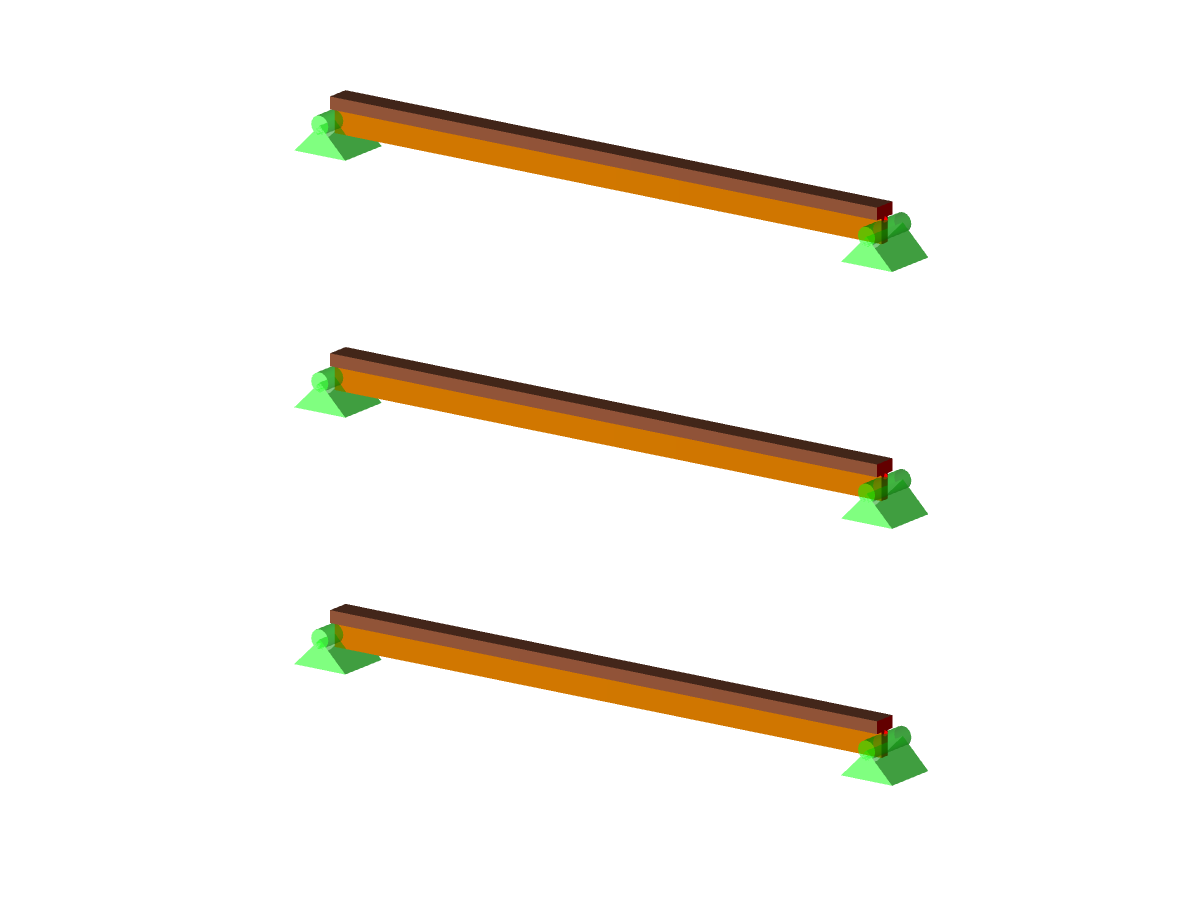

Деревянные балки
Скачивание невозможно
Проект заказчика / только просмотр
| Количество узлов | 102 |
| Количество линий | 153 |
| Количество стержней | 153 |
| Количество загружений | 1 |
| Общий вес | 13,447 t |
| Размеры (метрические) | 15,740 x 0,500 x 0,677 m |
| Размеры (имперские) | 51.64 x 1.64 x 2.22 feet |
| Версия программы | 5.01.00 |
