We wrześniu 2017 ukończono budowę Design Building, będącego częścią Uniwersytetu Massachusetts w Amherst. Inwestycja warta 52 miliony dolarów jest jedną z największych konstrukcji drewnianych w USA i jednym z największych projektów kompozytów drewniano-betonowych na świecie.
Czteropiętrowy budynek uniwersytetu o powierzchni 87,500 ft² składa się z trzech wydziałów na terenie UMass Amherst z biurami, pracowniami, salami wykładowymi i laboratoriami.
Klient
Uniwersytet Massachusetts, Amherst, USA
www.umass.edu
Projekt architektoniczny
Leers Weinzapfel Associates Architects Boston, Massachusetts, USA
www.lwa-architects.com
Obliczenia konstrukcyjne
Equilibrium Consulting Inc. Vancouver, Kolumbia Brytyjska, Kanada
www.eqcanada.com
Model 3D (© Alex Schreyer/UMass)
Czteropiętrowy budynek uniwersytetu o powierzchni 87,500 ft² składa się z trzech wydziałów na terenie UMass Amherst z biurami, pracowniami, salami wykładowymi i laboratoriami.
Klient
Uniwersytet Massachusetts, Amherst, USA
www.umass.edu
Projekt architektoniczny
Leers Weinzapfel Associates Architects Boston, Massachusetts, USA
www.lwa-architects.com
Obliczenia konstrukcyjne
Equilibrium Consulting Inc. Vancouver, Kolumbia Brytyjska, Kanada
www.eqcanada.com
Model 3D (© Alex Schreyer/UMass)

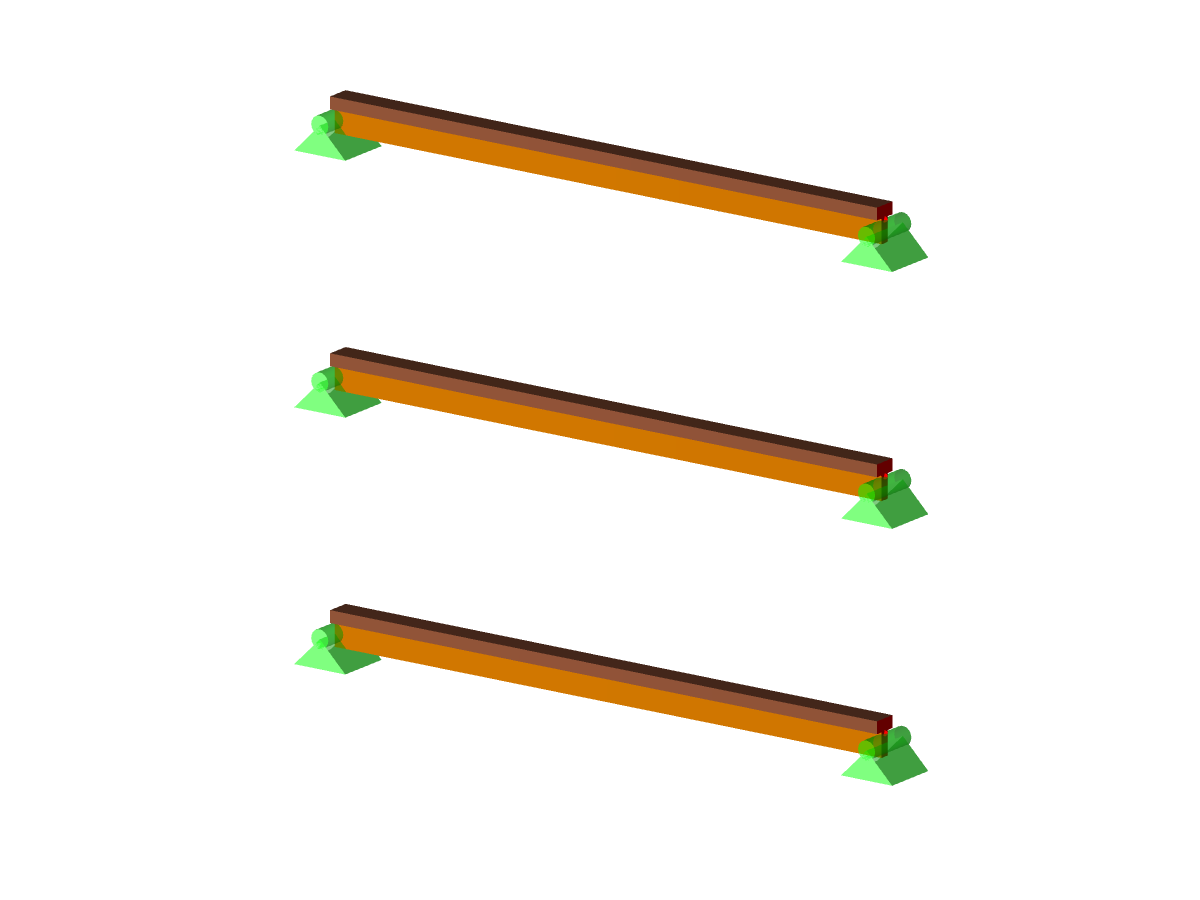

Belki drewniane
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 102 |
| Liczba linii | 153 |
| Liczba prętów | 153 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 13,447 t |
| Wymiary (metryczne) | 15,740 x 0,500 x 0,677 m |
| Wymiary (imperialne) | 51.64 x 1.64 x 2.22 feet |
| Wersja programu | 5.01.00 |
