Em setembro de 2017, foi concluído o edifício John W. Olver Design da Universidade de Massachusetts em Amherst. O projeto teve um custo de 52 milhões de dólares e é uma das maiores estruturas em madeira dos EUA, assim como uma das maiores estruturas mistas de madeira e betão do mundo.
O edifício universitário com quatro andares e uma área base 8129 m² engloba três faculdades no campus da UMass Amherst, incluindo escritórios, auditórios, ateliers e laboratórios.
Cliente
Universidade de Massachusetts, EUA
www.umass.edu
Arquiteto
Leers Weinzapfel Associates Architects, EUA
www.lwa-architects.com
Planeamento estrutural
Equilibrium Consulting Inc., Canadá
www.eqcanada.com
Modelos 3D (© Alex Schreyer/UMass)
O edifício universitário com quatro andares e uma área base 8129 m² engloba três faculdades no campus da UMass Amherst, incluindo escritórios, auditórios, ateliers e laboratórios.
Cliente
Universidade de Massachusetts, EUA
www.umass.edu
Arquiteto
Leers Weinzapfel Associates Architects, EUA
www.lwa-architects.com
Planeamento estrutural
Equilibrium Consulting Inc., Canadá
www.eqcanada.com
Modelos 3D (© Alex Schreyer/UMass)

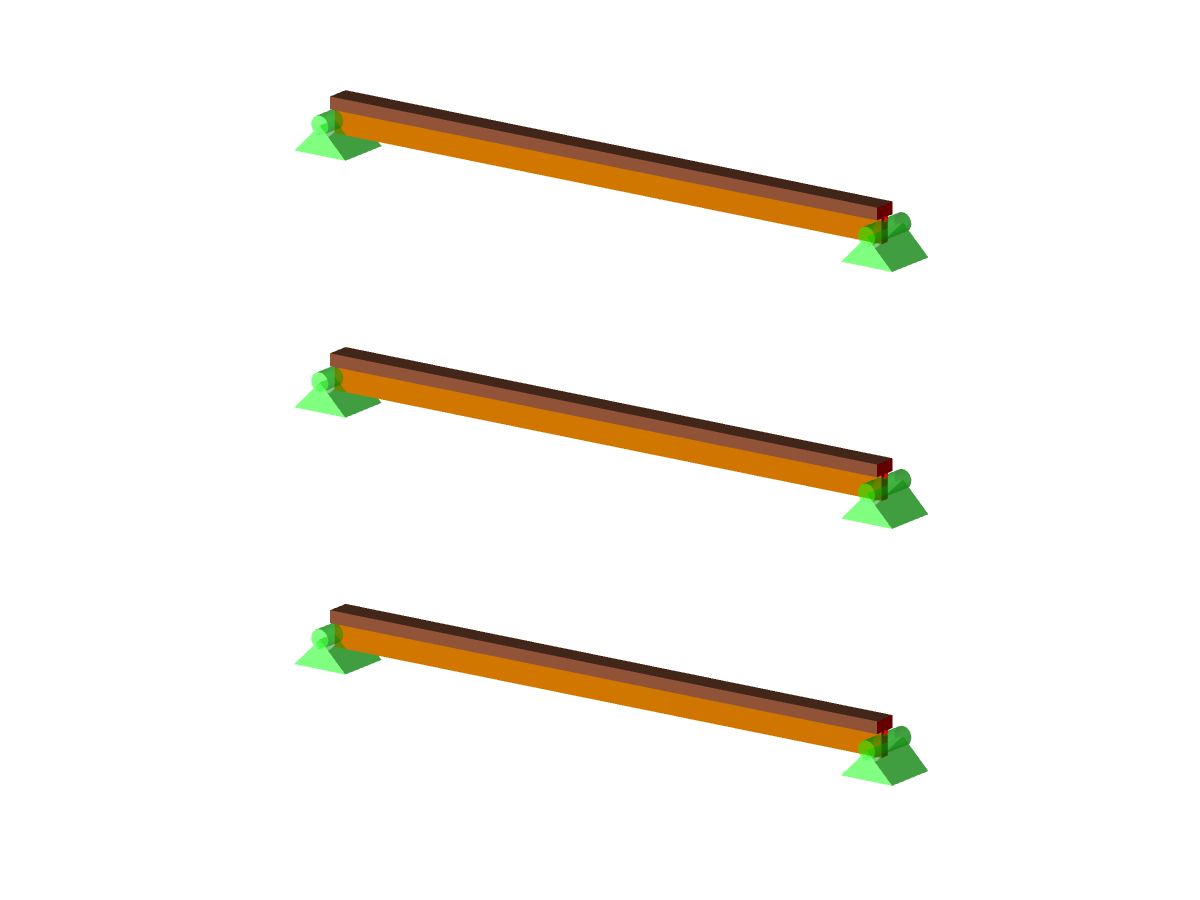

Viga de madeira
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 102 |
| Número de linhas | 153 |
| Número de barras | 153 |
| Número de casos de carga | 1 |
| Peso total | 13,447 t |
| Dimensões (métricas) | 15,740 x 0,500 x 0,677 m |
| Dimensões (imperial) | 51.64 x 1.64 x 2.22 feet |
| Versão do programa | 5.01.00 |
