V programech RFEM 5 a RSTAB 8 lze zohlednit pružnost spojů na složených dřevěných průřezech v jednotlivých vrstvách. Toho lze dosáhnout zadáním redukčního součinitele gamma stanoveného „gamma metodou“, například podle EN 1995-1-1 (příloha B) nebo DIN 1052: 2008 (8.6.2).
To dokazuje použití tohoto modelu.
Model použitý v

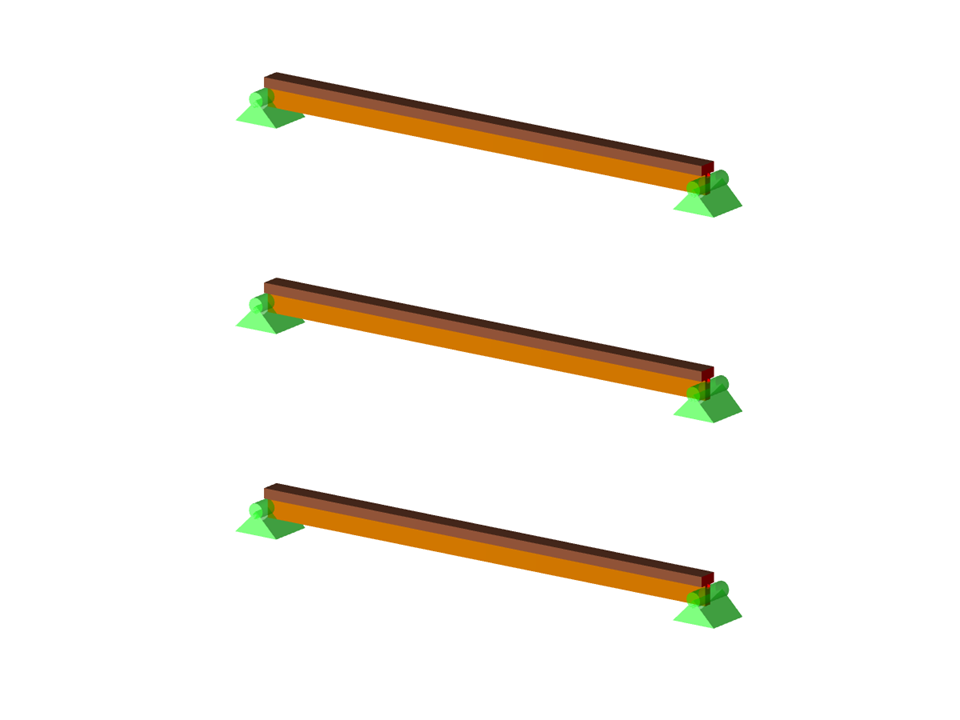

Kompozitní dřevěné nosníky
| Počet uzlů | 6 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,346 t |
| Rozměry (metrické) | 5,000 x 4,000 x 0,000 m |
| Rozměry (imperiální) | 16.4 x 13.12 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
