Dans RFEM 5 et RSTAB 8, il est possible d'envisager la considération du glissement entre les éléments constituant la poutre. Cette démarche est possible en entrant le facteur de réduction gamma, qui peut être déterminé à l'aide de la « méthode gamma », par exemple selon la norme EN 1995-1-1 (annexe B) ou DIN 1052:2008 (8.6.2).
Ceci est démontré par l'application de ce modèle.
Modèle utilisé dans

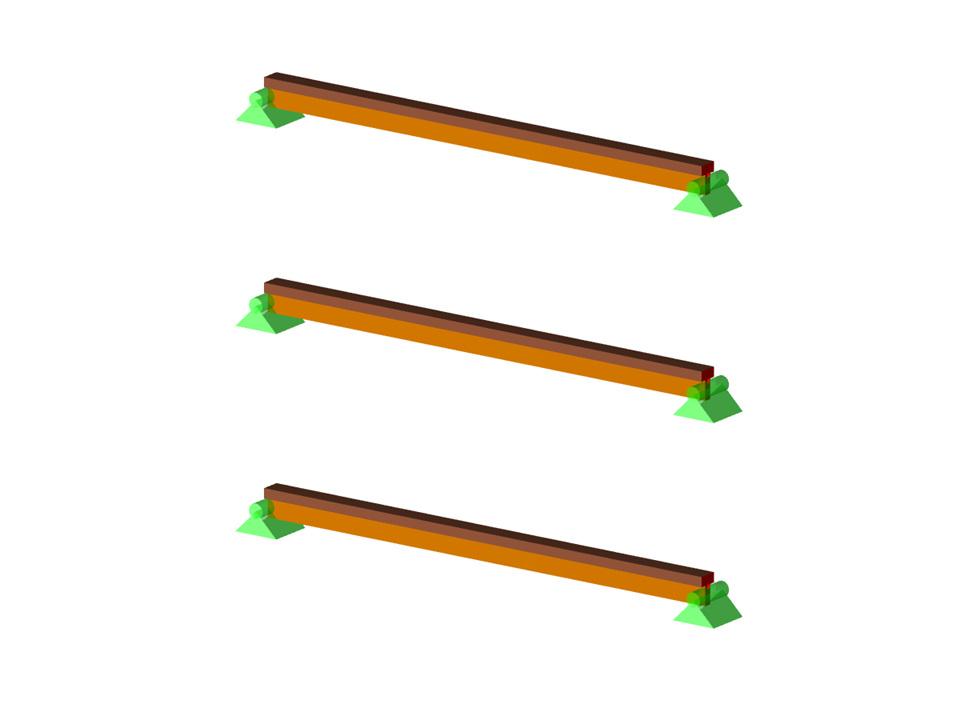

Poutres en bois composite
| Nombre de nœuds | 6 |
| Nombre de lignes | 3 |
| Nombre de barres | 3 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,346 t |
| Dimensions (métrique) | 5,000 x 4,000 x 0,000 m |
| Dimensions (impériales) | 16.4 x 13.12 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
