In RFEM 5 e RSTAB 8, è possibile considerare la flessibilità dei collegamenti a sezioni di legno composte nei singoli strati. Ciò si ottiene inserendo il fattore di riduzione gamma determinato utilizzando il 'metodo gamma', ad esempio, secondo EN 1995-1 (Appendice B) o DIN 1052: 2008 (8.6.2).
Ciò è dimostrato applicando questo modello.
Modello utilizzato in

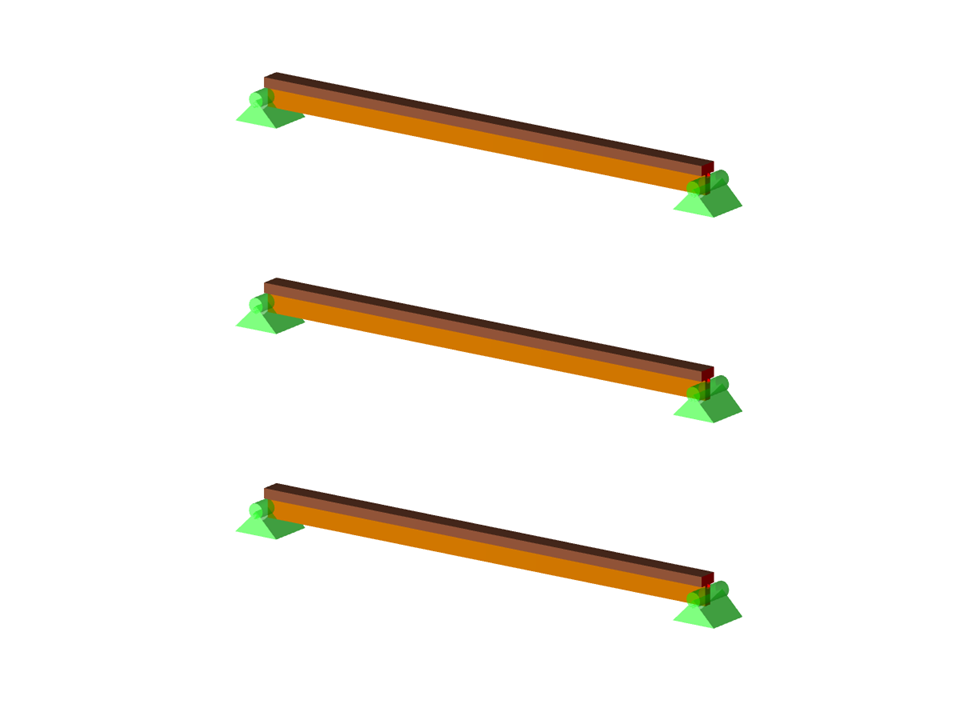

Travi in legno composito
| Numero di nodi | 6 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,346 t |
| Dimensioni (metriche) | 5.000 x 4.000 x 0.000 m |
| Dimensioni (imperiali) | 16.4 x 13.12 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
