Considerando lo slittamento congiunto nelle sezioni trasversali del legno parametrico

Im Holzbau werden oft Träger aus mehreren Holzteilen zusammengesetzt. Die Verbindung der einzelnen Teile erfolgt durch Leim, Nägel, Schrauben, Dübel oder Passbolzen. Bei einer Verbindung aus Leim ist diese als starr anzunehmen. Bei Verbindungen mit zum Beispiel stiftförmigen Verbindungsmitteln ist die Verbindung nachgiebig und die Querschnittskennwerte der verbundenen Teile können nicht voll angesetzt werden.

In RFEM 5 e RSTAB 8, è possibile considerare la conformità dei collegamenti delle aste composte nei singoli strati. Dies erfolgt durch Eingabe des Abminderungsbeiwertes Gamma, welcher mit dem "Gammaverfahren" beispielsweise nach DIN 1052:2008 (8.6.2) beziehungsweise nach EN 1995-1-1 (Anhang B) ermittelt werden kann. Questo fattore tiene conto di una riduzione delle componenti del teorema degli assi paralleli delle parti della sezione trasversale da cui risulta una rigidezza flessionale efficace.

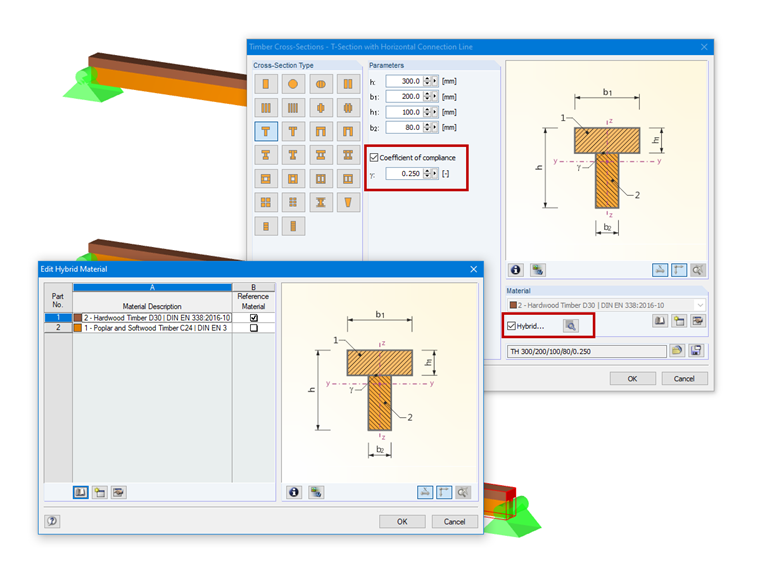

Considerando il giunto di scorrimento in sezioni trasversali di legno parametriche
Considerando il giunto di scorrimento in sezioni trasversali di legno parametriche

Inoltre, è possibile assegnare diversi materiali alla singola sezione trasversale. Dies erfolgt über die Option "Hybrid...", wobei eines dieser Materialien als Referenzmaterial für die Ermittlung der ideellen Querschnittswerte festzulegen ist.

Travi in legno composito
Travi in legno composito
IT-US | Bandiera Knowledge Base
KB 000612 | Considerando lo scorrimento del giunto in sezioni trasversali di legno parametriche
Autore

Il signor Rehm è responsabile dello sviluppo di prodotti per strutture in legno e fornisce supporto tecnico ai clienti.
