Uwzględnienie łącznego poślizgu w parametrycznych przekrojach drewnianych

Im Holzbau werden oft Träger aus mehreren Holzteilen zusammengesetzt. Die Verbindung der einzelnen Teile erfolgt durch Leim, Nägel, Schrauben, Dübel oder Passbolzen. Bei einer Verbindung aus Leim ist diese als starr anzunehmen. Bei Verbindungen mit zum Beispiel stiftförmigen Verbindungsmitteln ist die Verbindung nachgiebig und die Querschnittskennwerte der verbundenen Teile können nicht voll angesetzt werden.

W programach RFEM 5 i RSTAB 8 można uwzględnić zgodność połączeń prętów złożonych w poszczególnych warstwach. Dies erfolgt durch Eingabe des Abminderungsbeiwertes Gamma, welcher mit dem "Gammaverfahren" beispielsweise nach DIN 1052:2008 (8.6.2) beziehungsweise nach EN 1995-1-1 (Anhang B) ermittelt werden kann. Współczynnik ten uwzględnia redukcję składowych twierdzenia o osi równoległej w częściach przekroju, z których wynika efektywna sztywność na zginanie.

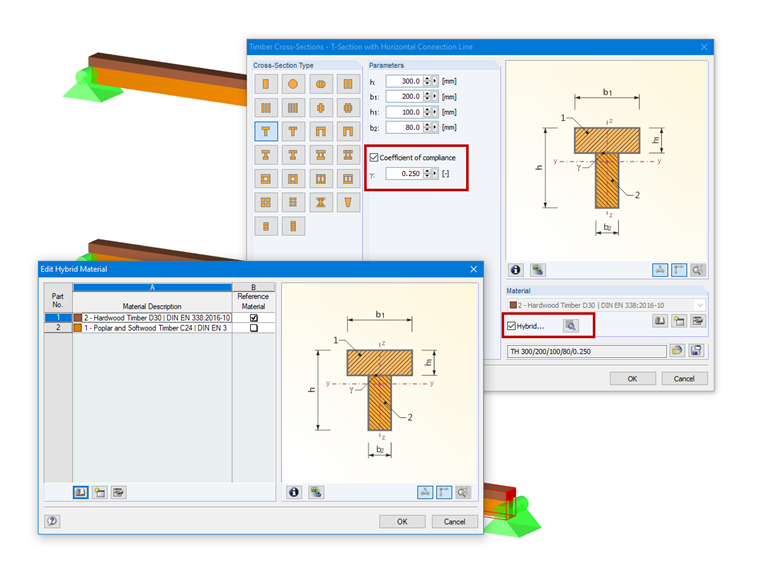

Uwzględnienie połączeń poślizgowych w drewnianych przekrojach parametrycznych
Uwzględnienie połączeń poślizgowych w drewnianych przekrojach parametrycznych

Dodatkowo do danego przekroju można przyporządkować różne materiały. Dies erfolgt über die Option "Hybrid...", wobei eines dieser Materialien als Referenzmaterial für die Ermittlung der ideellen Querschnittswerte festzulegen ist.

Drewniane belki kompozytowe
Drewniane belki kompozytowe
PL | Flaga Baza informacji
KB 000612 | Uwzględnienie poślizgu na złączach w parametrycznych przekrojach drewnianych
Autor

Pan Rehm jest odpowiedzialny za rozwój produktów do konstrukcji drewnianych i zapewnia wsparcie techniczne dla klientów.
