考虑参数化木结构截面中的节点

Im Holzbau werden oft Träger aus mehreren Holzteilen zusammengesetzt. Die Verbindung der einzelnen Teile erfolgt durch Leim, Nägel, Schrauben, Dübel oder Passbolzen. Bei einer Verbindung aus Leim ist diese als starr anzunehmen. Bei Verbindungen mit zum Beispiel stiftförmigen Verbindungsmitteln ist die Verbindung nachgiebig und die Querschnittskennwerte der verbundenen Teile können nicht voll angesetzt werden.

在RFEM 5和RSTAB 8中可以考虑组合杆件在各个层中的连接。 Dies erfolgt durch Eingabe des Abminderungsbeiwertes Gamma, welcher mit dem "Gammaverfahren" beispielsweise nach DIN 1052:2008 (8.6.2) beziehungsweise nach EN 1995-1-1 (Anhang B) ermittelt werden kann. 该系数考虑了截面部分的平行轴定理部分的减少，由此得出有效的抗弯刚度。

在参数化Timber截面中考虑滑动节点

此外还可以对不同的截面分配不同的材料。 Dies erfolgt über die Option "Hybrid...", wobei eines dieser Materialien als Referenzmaterial für die Ermittlung der ideellen Querschnittswerte festzulegen ist.

木结构组合梁

知识库

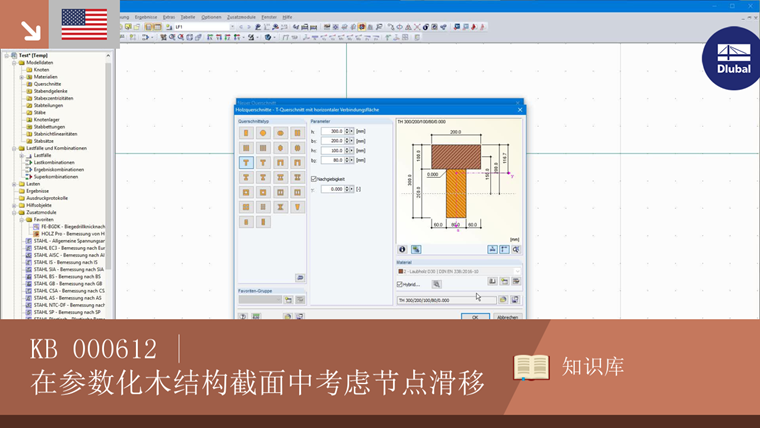

KB 000612 | 在参数化木结构截面中考虑节点滑移
