Учет проскальзывания соединений в параметрических деревянных сечениях

Im Holzbau werden oft Träger aus mehreren Holzteilen zusammengesetzt. Die Verbindung der einzelnen Teile erfolgt durch Leim, Nägel, Schrauben, Dübel oder Passbolzen. Клеевое соединение считается жестким, Bei Verbindungen mit zum Beispiel stiftförmigen Verbindungsmitteln ist die Verbindung nachgiebig und die Querschnittskennwerte der verbundenen Teile können nicht voll angesetzt werden.

Программы RFEM 5 и RSTAB 8 способны учесть эту податливость соединений в отдельных слоях сборных стержней. Это возможно благодаря вводу понижающего коэффициента гамма, который определяется с помощью «гамма-метода», например, по норме EN 1995‑1‑1 (Приложение B) или DIN 1052:2008 (8.6.2). Данный коэффициент затем учитывает у отдельных частей сечения уменьшение составляющих теоремы Штейнера, из которых определяется эффективная жесткость на изгиб.

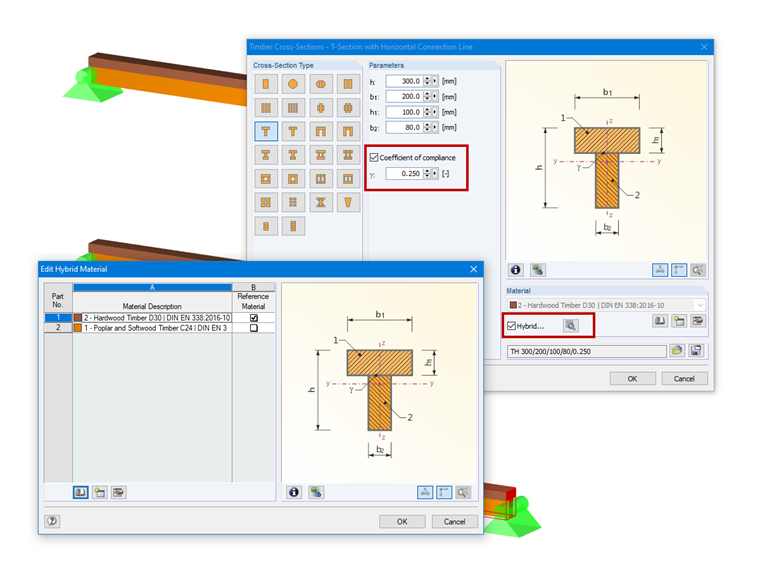

Кроме того, можно каждому сечению назначить различные материалы. Для этого достаточно лишь выбрать возможность «Гибрид», а затем, чтобы определить идеальные характеристики сечения, указать один из доступных материалов в качестве эталонного.


Автор

Г-н Рем отвечает за разработку продуктов для деревянных конструкций и оказывает техническую поддержку заказчикам.
