Dipl.-Ing. (FH) Gerhard Rehm
2021-02-26

Consideración del deslizamiento de las uniones en secciones de madera paramétricas

Im Holzbau werden oft Träger aus mehreren Holzteilen zusammengesetzt. Die Verbindung der einzelnen Teile erfolgt durch Leim, Nägel, Schrauben, Dübel oder Passbolzen. Una unión encolada se asume como rígida. Bei Verbindungen mit zum Beispiel stiftförmigen Verbindungsmitteln ist die Verbindung nachgiebig und die Querschnittskennwerte der verbundenen Teile können nicht voll angesetzt werden.

Tanto en RFEM 5 como en RSTAB 8, es posible considerar la conformidad de las uniones de las barras mixtas en las capas individuales. Dies erfolgt durch Eingabe des Abminderungsbeiwertes Gamma, welcher mit dem "Gammaverfahren" beispielsweise nach DIN 1052:2008 (8.6.2) beziehungsweise nach EN 1995-1-1 (Anhang B) ermittelt werden kann. Este factor considera una reducción de los componentes del teorema del eje paralelo de las partes de la sección, de donde resulta una rigidez eficaz a flexión.

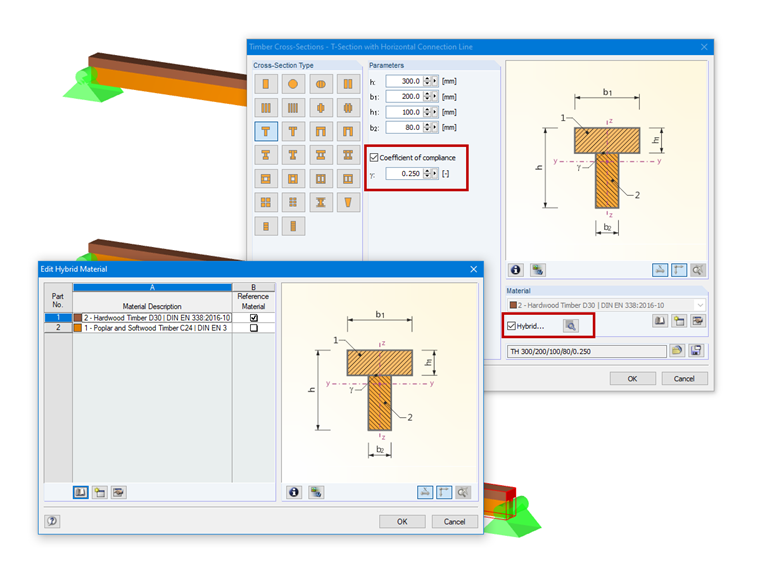

Consideración de juntas deslizantes en secciones paramétricas de madera
Consideración de juntas deslizantes en secciones paramétricas de madera

Además, es posible asignar distintos materiales a una sección. Dies erfolgt über die Option "Hybrid...", wobei eines dieser Materialien als Referenzmaterial für die Ermittlung der ideellen Querschnittswerte festzulegen ist.

Vigas de madera mixta
Vigas de madera mixta
