问题
是否可以对木-混凝土组合截面进行设计?
回复:

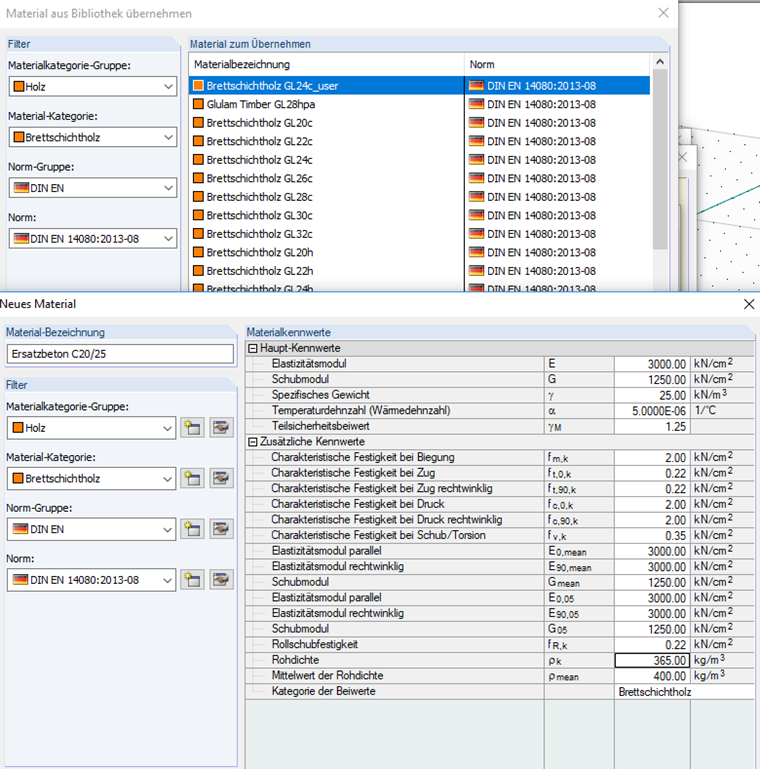

很遗憾,我们的软件无法做到这一点。但是,使用附加模块 RF‑/TIMBER Pro,您可以至少设计木-混凝土组合截面的下部梁。 为此,必须将材料库中的混凝土翼缘作为新材料定义到“木材”材料组中。
除了计算下部横梁外,该选项还允许您计算截面上每个点的应力。 下面的FAQ介绍了应力的结果显示。
即使这并不完全涉及木-混凝土组合截面的设计,用户也至少掌握了可用于进行设计的现有应力的相关信息。
