Holz-Beton Verbundquerschnitte: Spannungsanalyse mit RF-/HOLZ Pro

Kann ich für einen Holz-Beton Verbundquerschnitt eine Bemessung durchführen?

Antwort:

Nein das geht bei uns leider nicht.

Es besteht aber die Möglichkeit zumindest den Unterzug eines Holz-Beton Verbundquerschnittes mit dem Modul RF-/HOLZ Pro zu bemessen. Hierfür muss die Betonplatte in der Materialdatenbank unter der Materialgruppe "Holz" als neues Material definiert werden.

Neben der Bemessung des Unterzuges bietet diese Option auch die Möglichkeit die Spannungen über den Querschnitt an jedem Punkt zu erhalten. In dieser FAQ wird die Ausgabe der Spannungen erläutert:

Auch wenn das nicht die Bemessung eines Holz-Beton Verbundquerschnitt vollumfänglich behandelt, hat der Anwender damit zumindest eine Aussage zu den vorhandenen Spannungen und kann die Bemessung damit durchführen.

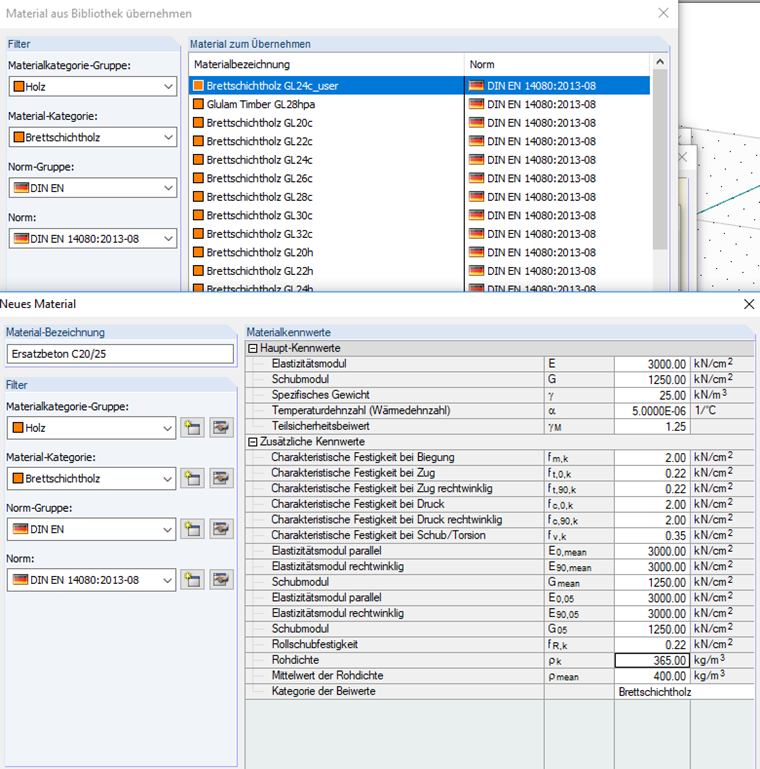

Material benutzerdefiniert anlegen
