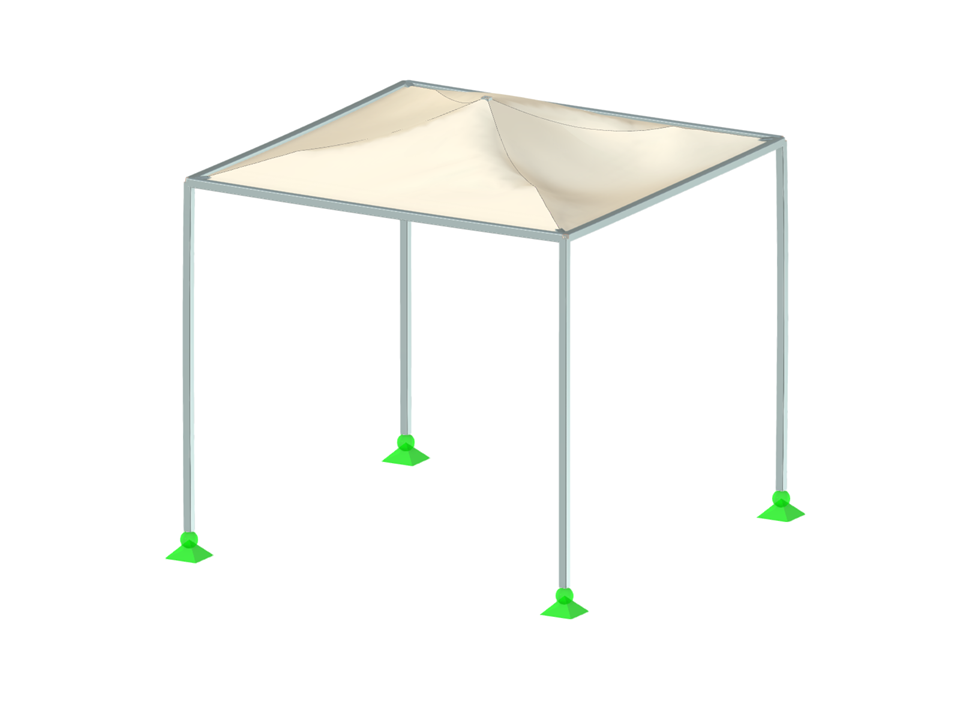

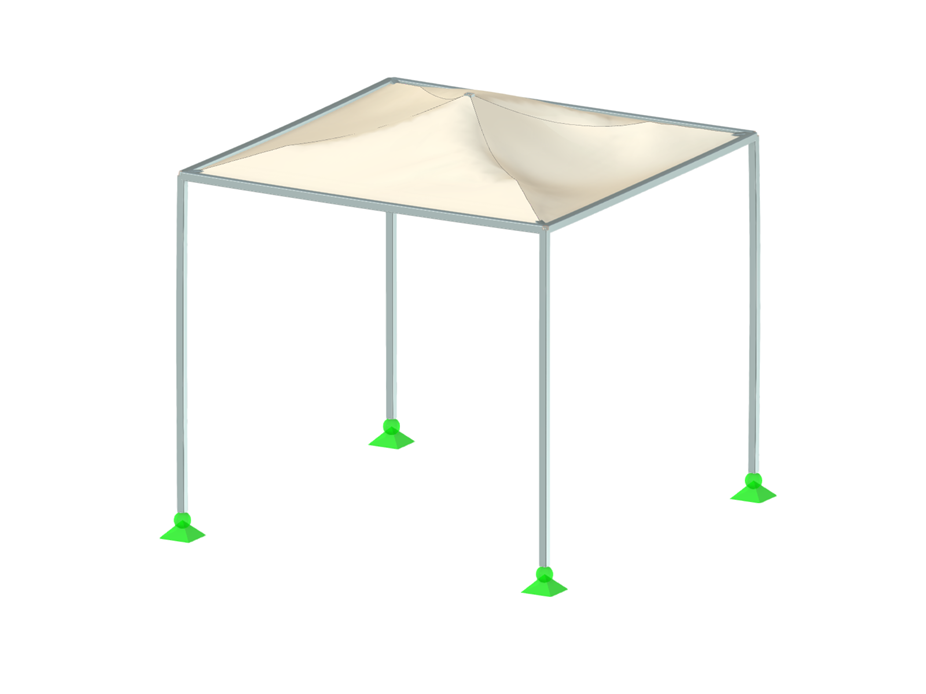

Pavillon aus Stahl mit Membrandach
Modell verwendet in
Pavillon
| Anzahl Knoten | 42 |
| Anzahl Linien | 65 |
| Anzahl Stäbe | 57 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,073 t |
| Abmessungen (metrisch) | 3,000 x 3,000 x 3,000 m |
| Abmessungen (imperial) | 9.84 x 9.84 x 9.84 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
