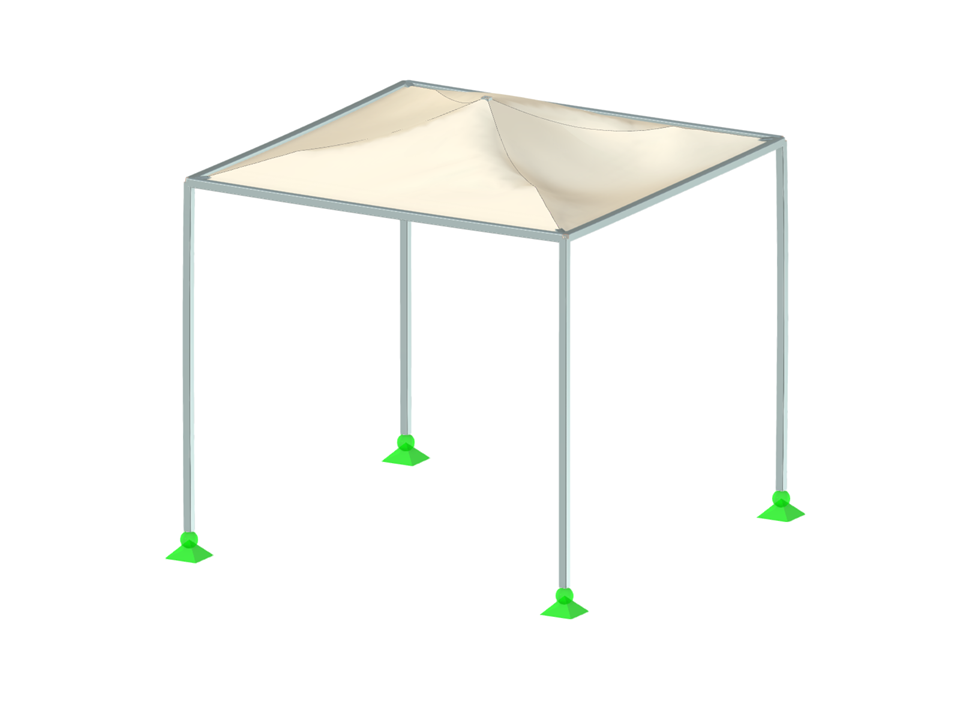

Padiglione in acciaio con copertura a membrana
Gazebo
Numero di nodi | 42 |
Numero di linee | 65 |
Numero di aste | 57 |
Numero di superfici | 4 |
Numero di solidi | 0 |
Numero di casi di carico | 6 |
Nr. di combinazioni di carico | 8 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,073 t |
Dimensioni (metriche) | 3,000 x 3,000 x 3,000 m |
Dimensioni (imperiali) | 9.84 x 9.84 x 9.84 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
