Dipl.-Ing. (FH) Andreas Hörold
2020-02-11

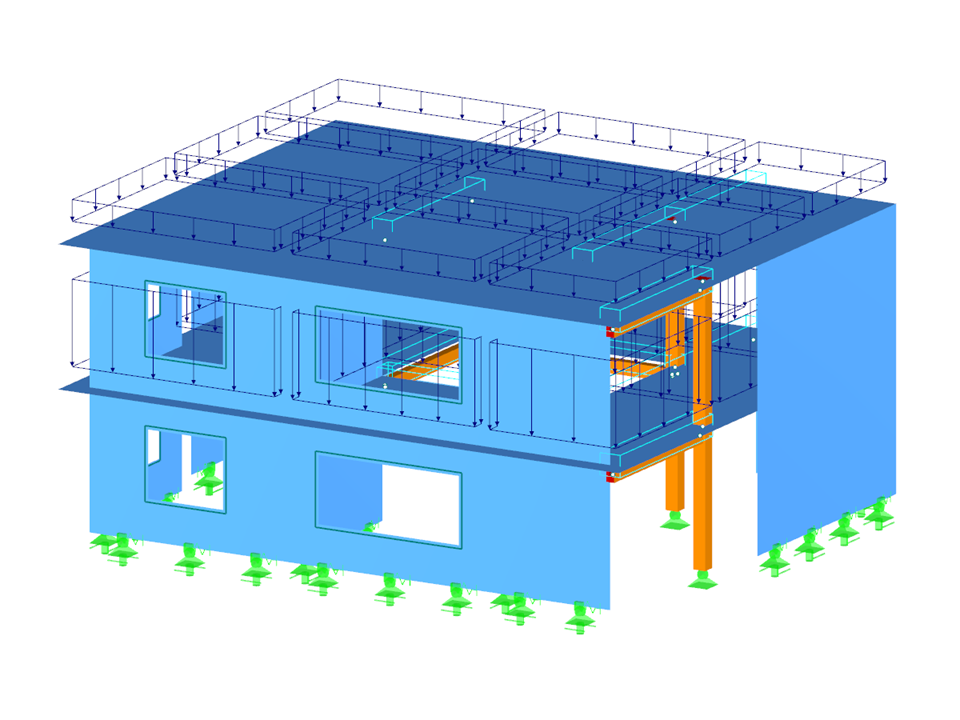

Modello di RFEM di edificio residenziale in legno
  • Descrizione
  • Recensioni (0)
Il modello di un edificio residenziale è stato utilizzato nel webinar Progettazione di pannelli in legno lamellare incrociato (Xlam) secondo l'Eurocodice 5 (vedi il link).
Modello utilizzato in
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Edificio residenziale in legno lamellare a strati incrociati

Numero di nodi 100
Numero di linee 155
Numero di aste 14
Numero di superfici 39
Numero di casi di carico 5
Nr. di combinazioni di carico 42
Nr. di combinazioni di risultati 2
Peso totale 44,455 t
Dimensioni (metriche) 14.000 x 12.000 x 6.597 m
Dimensioni (imperiali) 45.93 x 39.37 x 21.64 feet
Versione del programma 5.23.00

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
