荷载组合的变形偏差

我设计木结构构件。 荷载组合的变形与手动计算的相乘形式与材料材料分项系数完全不同。 原因可能是什么?


回复:

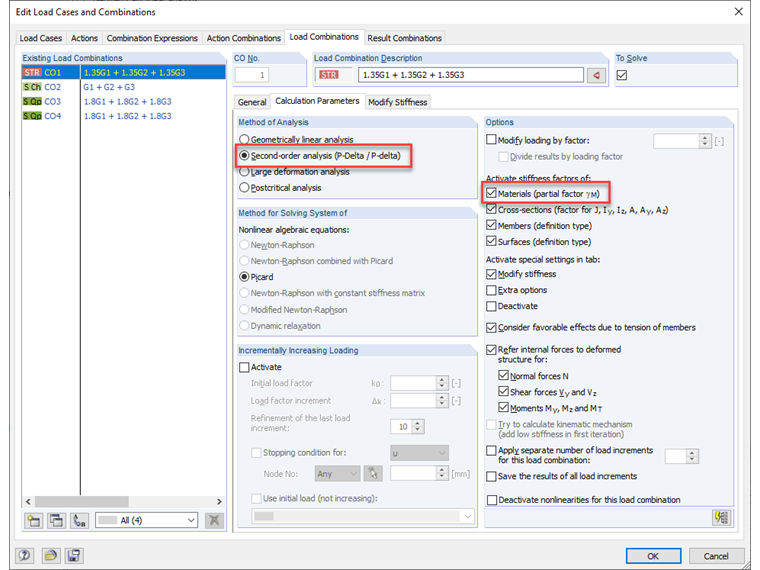

荷载组合的计算参数中的默认设置为二阶分析。 Dabei ist z. B. gemäß EN 1995-1-1 2.2.2(1)P mit den Bemessungswerten der Steifigkeitseigenschaft des Bauteils zu rechnen, also mit den durch den Teilsicherheitsbeiwert dividierten Steifigkeiten. Aus diesem Grund ist diese Steifigkeitsmodifikation standardmäßig aktiviert (siehe Bild 01). Für die Lastkombinationen im Grenzzustand der Gebrauchstauglichkeit soll natürlich keine Abminderung der Steifigkeit stattfinden.

Manuelle Erstellung von Lastkombinationen

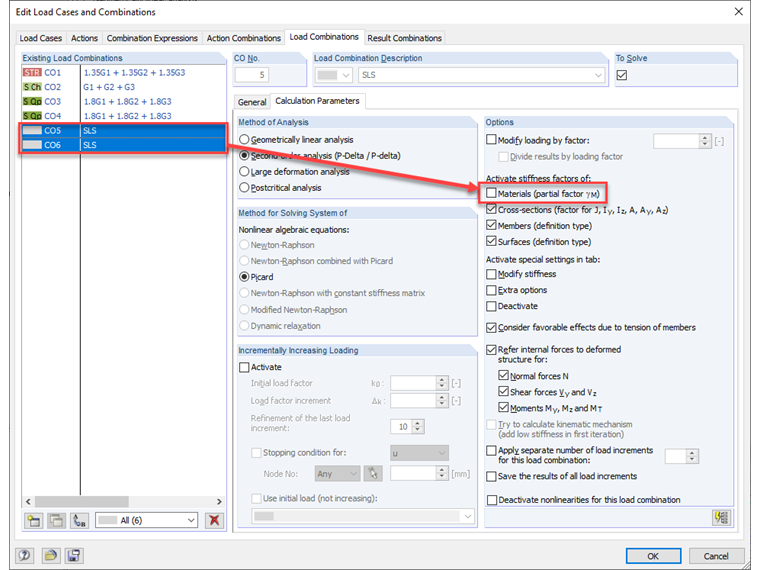

Werden die Lastkombinationen manuell erstellt, so kann eine Lastkombination nicht "wissen", um welchen Grenzzustand es sich handelt. In diesem Fall muss der Nutzer die Einstellung manuell vornehmen (siehe Bild 02). Auch beim Umschalten auf Theorie I. Ordnung ist diese Einstellung manuell zu deaktivieren.

自动生成荷载组合

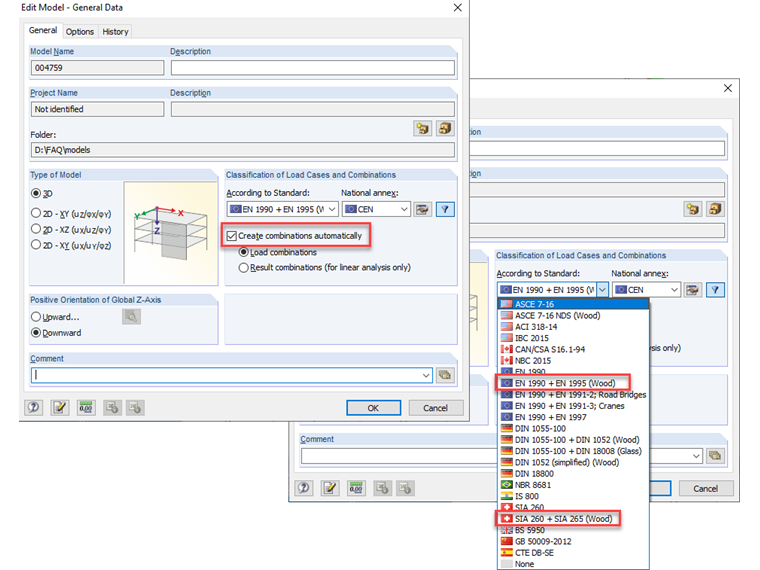

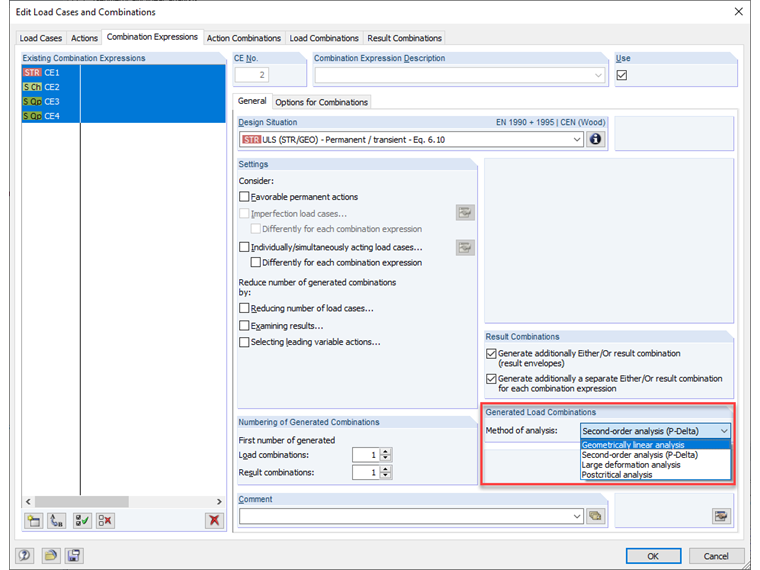

Werden die Lastkombinationen vom Programm automatisch generiert (siehe Bild 03), so wird für die holzbauspezifischen GZG-Kombinationen die Steifigkeitsabminderung automatisch deaktiviert. Für die GZT-Kombinationen wird je nach Berechnungsart die Abminderung berücksichtigt (II. Ordnung und höher) oder nicht (Theorie I. Ordnung). Dies setzt jedoch die Definition der Berechnungsart in den Kombinationsregeln voraus (siehe Bild 04). Die Umstellung der Berechnungsart in den Berechnungsparametern der LK hat keinen Einfluss auf die Steifigkeit.


作者

Rehm 先生负责木结构产品的开发,并提供技术支持。



;
